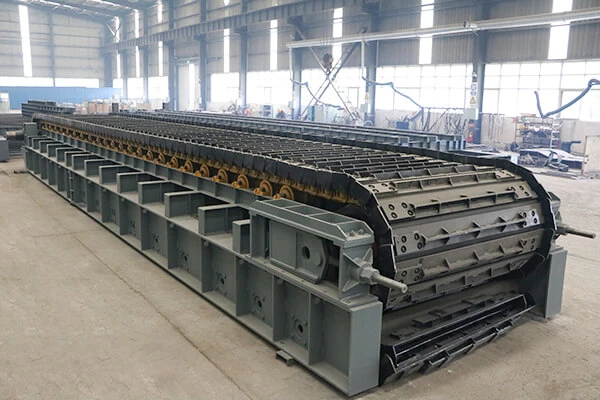

partie. Deux chaînes contournent une paire de pignons d'entraînement installés sur la tête du corps et une paire de roues tendeuses à la queue du corps pour former une boucle fermée. Chaque maillon des deux chaînes est équipé d'une structure superposée et robuste de la rainure du convoyeur pour former une ligne de convoyeur continue capable de transporter des matériaux. Son poids mort et le poids des matériaux sont supportés par des rangées de rouleaux (rouleaux inférieurs), des roues de support de chaîne et des poutres coulissantes montées sur la caisse. Le système de transmission est connecté au réducteur par le moteur de régulation de vitesse de conversion de fréquence CA, puis le mécanisme porteur est directement entraîné par le manchon expansible et le dispositif d'entraînement pour fonctionner à faible vitesse. Le matériau déchargé du bac arrière est transporté vers le carré du corps le long de la ligne de transport pour atteindre l'objectif d'une alimentation continue et uniforme vers les machines de travail situées en dessous.
Étant donné que le poids de la cadène à vendre et le poids des matériaux sont principalement supportés par plusieurs rangées de rouleaux (rouleaux inférieurs) installés sur le corps, dans le processus de travail à long-terme deMangeoire à tablier à vendre, l'arbre de support du rouleau peut supporter le rouleau pour supporter plusieurs pressions, à l'exception de l'usure de la surface extérieure du rouleau. Il est également nécessaire d'assurer la rotation normale du rouleau sur l'arbre de support, de sorte que la partie rotative de l'arbre de support de la machine d'alimentation en plaques soit également sérieusement usée. Comme l'arbre de support est un arbre en porte-à-faux, une extrémité est fixée sur le châssis de la machine d'alimentation en plaques et l'autre extrémité supporte le rouleau et tourne entre les rouleaux. Afin de supporter le poids, l'arbre de support doit avoir une résistance et une résistance à l'usure suffisantes, de sorte que l'arbre de support est généralement sélectionné en tant que matériau 35crmo en acier allié à carbone moyen, qui a un coût de fabrication élevé. Si la partie rotative de l’arbre de support est sérieusement usée, tout le remplacement de l’arbre de support est inutile.
Afin de surmonter les défauts ci-dessus, notre société a conçu et fourni un nouveau dispositif à rouleaux anti-Apron Feeder For Sale, qui a amélioré la durée de vie de l'arbre de support de Apron Feeder For Sale. Réduisez l'usure de la bague à rouleaux et de la rotation de l'arbre de support ; Réduisez le nombre de remplacements de rouleaux ; Le coût de fonctionnement de Apron Feeder For Sale est économisé. Le nouveau dispositif à rouleaux anti-Apron Feeder For Sale comprend un cadre. Le cadre 3 est la structure de support globale du tablier d'alimentation à vendre. Selon les différents modèles d'alimentation en plaques, une pluralité d'arbres de support 2 sont installés des deux côtés côte à côte, et une extrémité de l'arbre de support est dotée d'un rouleau 1. Le rouleau est une roue roulante montée sur l'arbre de support du chargeur de tablier à vendre. La surface ronde extérieure est utilisée pour soutenir la plaque à chaîne et le matériau à transporter sur la plaque à chaîne. Le cercle intérieur est installé dans la partie de rotation de l’arbre de support du Apron Feeder For Sale et tourne avec le mouvement de la plaque de chaîne du Apron Feeder For Sale. Le rouleau est monté sur l'arbre de support 2 disposé de part et d'autre du châssis 3. L'arbre de support 2 est un arbre en porte-à-faux dont une extrémité est fixée sur le châssis du tablier d'alimentation à vendre, et l'autre extrémité supporte le rouleau 1 afin que le rouleau puisse tourner. Les arbres de support sont montés côte à côte des deux côtés du cadre 3.
Afin d'améliorer la résistance de l'arbre de support et d'éviter la flexion et la déformation de l'arbre en porte-à-faux, l'arbre de support en matériau 35crmo a été trempé avec une dureté hrc28-32. Afin de minimiser l'usure de la partie rotative de l'arbre de support, après le traitement de revenu de l'arbre de support, une trempe superficielle à haute fréquence est effectuée sur la surface extérieure de la partie rotative de l'arbre de support. Généralement, la profondeur de la couche durcie est de 1,2 à 1,5 mm et la dureté de trempe superficielle est de hrc48-52.
En raison du poids léger du rouleau et du fait que le cercle extérieur et le cercle intérieur du rouleau sont des pièces usées, le rouleau est amélioré en tant que pièce de rechange vulnérable en comparant l'écart de coût, comme le montre la figure 2. Le schéma d'amélioration est que le modèle d'utilité fixe le manchon d'arbre 8 dans le cercle intérieur du rouleau. Afin de réduire le nombre de remplacements de rouleaux, dans le cercle intérieur du rouleau, définissez un faible coût de fabrication de la bague en fonte grise, l'usure de la bague est grave, remplacez d'abord la bague. Ce n'est que lorsque les cercles intérieurs et extérieurs du rouleau sont sérieusement usés que le rouleau doit être remplacé.
Afin d'éviter la déformation de l'arbre de support sous une forte pression, l'arbre de support est fabriqué en 35CrMo, un matériau en acier allié à carbone moyen qui peut améliorer les propriétés mécaniques globales et avoir une excellente coordination de résistance et de ténacité grâce au traitement de trempe. Pour les alimentateurs de plaques très lourdes, le matériau de l'arbre de support peut également choisir 42CrMo.
Une plaque de presse 4 est disposée à l'extrémité de l'arbre support, et le rouleau est collé sur l'arbre support. La plaque de presse est fixée à l'extrémité de l'arbre de support via le boulon 6, qui est un alimentateur à tablier à vendre et un déflecteur fixé par le boulon 6 sur l'arbre de support. Sa fonction est d'empêcher le rouleau 1 de tomber de l'arbre support 2.
Une rondelle 5 est également disposée entre le boulon et le plateau de presse. La rondelle 5 est un tablier d'alimentation à vendre, un dispositif de retenue élastique pour fixer le déflecteur sur l'arbre de support, dont la fonction est d'empêcher le boulon 6 de se desserrer.
La bague d'arbre est en fonte grise et la bague d'arbre est utilisée comme bague de protection, qui est généralement constituée de fonte grise ht200 bon marché et facile à traiter.
Afin de réduire l'usure du manchon d'arbre sur la partie rotative de l'arbre de support, le système de ravitaillement est placé au centre de l'arbre de support et la rainure d'huile est placée sur la surface de la partie rotative de l'arbre de support, ce qui peut réduire l'usure de la paire de friction. La structure spécifique est la suivante : au centre d'une extrémité de l'arbre de support éloignée du rouleau se trouve un passage d'huile axial, un passage d'huile radial est prévu au centre de l'arbre de support correspondant au rouleau, le passage d'huile radial est relié à la rainure d'huile 7 sur la surface axiale de l'arbre de support, la rainure d'huile est reliée au passage d'huile radial, la coupelle d'huile 9 est disposée à une extrémité de l'arbre de support, la coupelle d'huile 9 est reliée à la sortie du passage d'huile axial. La rainure d'huile 7 est une rainure pour stocker l'huile lubrifiante et fournir de l'huile lubrifiante pour la bague à rouleaux 8 entre les parties rotatives de l'arbre de support.
Le manchon d'arbre est fixé sur le rouleau par la vis de fixation 10, c'est-à-dire qu'autour du manchon d'arbre et du cercle intérieur du rouleau, 2 vis de fixation sont fixées symétriquement. La vis de fixation 10 est le boulon fixe du rouleau 1 et du manchon d'arbre 8, qui est utilisé pour fixer le manchon d'arbre 8 dans le cercle intérieur du rouleau 1, pour empêcher le manchon d'arbre et le cercle intérieur du rouleau de tourner l'un l'autre, et pour garantir que le manchon d'arbre et le cercle intérieur du rouleau sont fermement combinés.
En raison de l'environnement de travail difficile de la partie de l'arbre de support, afin d'empêcher la poussière entre la paire de friction du manchon d'arbre et la partie rotative de l'arbre de support et d'augmenter l'usure entre elles, le modèle utilitaire est pourvu d'une bague d'étanchéité 11 entre le rouleau et l'arbre de support, et une bague d'étanchéité est prévue entre le rouleau et la plaque de presse. La bague d'étanchéité est en linoléum, qui est placée dans la rainure d'étanchéité des deux côtés du rouleau 1 pour jouer un rôle d'étanchéité.
