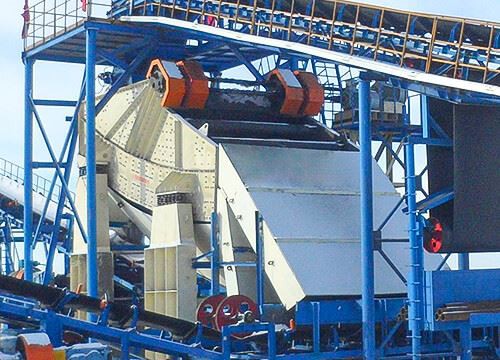

L'exploitation minière Banana Screen Mining est conçue par la technologie exclusive d'injection d'une surface de tamis à plusieurs sections en forme de banane sur un tamis vibrant linéaire. Boîte de tamisage en rotation anisotrope synchrone du double vibrateur déséquilibré entraîné le long d'un certain angle pour effectuer un mouvement linéaire, il y a une surface de tamisage plus grande à l'extrémité d'alimentation, suivie d'un certain nombre d'angles immédiatement après la descente étape par étape jusqu'à l'embouchure des particules, l'extrémité d'alimentation de la surface du tamis incliné peut fabriquer plus de matériaux à travers la surface du tamis.....

Comment fonctionne l'exploitation minière des écrans de banane ?

Banana Screen Mining adopte un pont de criblage à plusieurs-pentes, qui a une capacité de manutention élevée et une efficacité de criblage élevée.

Banana Screen Mining se compose de plusieurs sections de pont de criblage, et l'angle d'inclinaison du pont de criblage diminue progressivement de l'extrémité d'alimentation à l'extrémité de déchargement.

Lors de l'opération Banana Screen Mining, la surface du tamis d'alimentation en raison de l'angle plus grand, le matériau dans la surface du tamis avec une grande accélération rapide vers l'avant et une stratification rapide, les matériaux plus petits que les trous du tamis sont en plein contact avec la surface du tamis et lisses à travers le tamis.

L'angle de la surface du tamis à l'extrémité de décharge est doux et la vitesse de déplacement du matériau ralentit progressivement, permettant ainsi aux matériaux restants plus petits que le trou du tamis de passer à travers le tamis, améliorant considérablement l'efficacité du tamisage.

Le Banana Screen Mining peut répondre aux exigences d'applications spécifiques en modifiant l'angle d'inclinaison du pont de criblage multi-pente. L'angle du pont de criblage multi-détermine la vitesse de déplacement du matériau sur le pont de criblage et la capacité de manutention du Banana Screen Mining.

Extraction d'écrans de bananeDétails

Périphérique d'entraînement

Le moteur entraîne l'excitateur de vibrations à tourner à travers la petite poulie, la courroie trapézoïdale, la grande poulie et le siège du roulement d'extrémité, amenant ainsi la machine à cribler à produire un mouvement linéaire. La fréquence du Banana Screen Mining peut être facilement ajustée en remplaçant la poulie du moteur, de manière à s'adapter aux opérations de nivellement, de déshydratation et de démédiation des matériaux dans différentes conditions de travail. Cette méthode de transmission a un couple de transmission élevé, un bon effet de transmission, une longue durée de vie et peut obtenir un fonctionnement continu et fiable à long terme.

Excitateur de vibrations

L'excitatrice de vibrations adopte l'excitatrice de vibrations de type boîte lubrifiée à l'huile fine-à engrenages à haut rendement-entraînée par la série ZYQX-qui est développée et fabriquée indépendamment par nous-mêmes. Il est équipé de roulements spéciaux importés pour machines de vibration à grand jeu SKF. La structure d'étanchéité spéciale spécialement conçue pour l'extrémité de l'arbre peut garantir que la poussière ou tout autre corps étranger ne puisse pas pénétrer à l'intérieur de l'excitateur de vibrations. Le couple excentrique de la roue excentrique de l'excitatrice de vibrations est réglable pour répondre aux différentes exigences d'amplitude de l'équipement pour les matériaux.

Faisceau de base de l'excitateur de vibrations

La poutre Banana Screen Mining est une structure creuse rectangulaire avec une rigidité élevée et un poids léger, et élimine complètement l'épissure dans la direction verticale. Cette conception structurelle présente un facteur de sécurité élevé et convient aux conditions de travail complexes. La poutre de base de l'excitateur de vibrations joue un rôle essentiel dans le fonctionnement de Banana Screen Mining. Il adopte une conception de section transversale en forme de boîte-- et est équipé de plaques renforcées, qui sont très rigides et légères. La conception spéciale de la bride renforcée peut améliorer efficacement la résistance du Banana Screen Mining.

Corps de l'écran

La plaque latérale du cadre est constituée d'une plaque d'acier de construction faiblement alliée de haute qualité et à haute résistance. La machine de découpe laser de haute précision est utilisée pour terminer l'alimentation et le perçage de toute la plaque d'acier en même temps, sans épissure, et l'apparence est lisse et belle. Dans la zone où la force de la plaque latérale est importante, la plaque de renforcement, la plaque de protection et l'angle de renforcement en acier sont raisonnablement disposés pour augmenter efficacement la résistance de la plaque latérale, de sorte que la charge de la plaque latérale soit uniformément répartie, de manière à empêcher la déformation élastique.

Plaque d'écran

La plaque d'écran est constituée d'une technologie de pointe étrangère, d'une conception modulaire, d'un haut degré d'universalité et la plaque d'écran peut être complètement interchangeable entre différents modèles. Il est fixé par fente en polyuréthane, facile à installer et à démonter. Les deux côtés de la plaque de criblage sont montés avec une barre latérale en polyuréthane et une cale en polyuréthane, qui peuvent fixer la plaque de criblage, empêcher efficacement le matériau d'user la plaque latérale de la machine de criblage et prolonger la durée de vie du cadre de criblage.

Dispositif d'amortissement

Écran utilisant une absorption des chocs à ressort de compression en spirale cylindrique en acier, utilisant une conception de paramètres spéciaux, une grande capacité portante, une longue durée de vie, un excellent effet d'absorption des chocs.

Extraction d'écrans de bananeCaractéristiques

01/ Haute résistance et bonne rigidité

La poutre principale de l'excitatrice et la poutre du cadre d'écran adoptent la structure de poutre en caisson. Les nervures de renforcement internes améliorent la rigidité et la résistance du tamis et réduisent le poids de la machine, améliorant ainsi l'efficacité et réduisant la consommation d'énergie.

02/ Excitateur haute performance

Le bloc excentrique de l'excitatrice est disposé à l'extérieur du boîtier de l'excitatrice, de sorte que l'amplitude puisse être ajustée en modifiant le réglage du contrepoids, garantissant ainsi un fonctionnement haute performance du Banana Screen Mining.

03/ Durée de vie maximale

La combinaison d'une boîte de criblage avec une forte résistance à l'usure et une faible contrainte garantit la fiabilité de l'opération Banana Screen Mining et prolonge considérablement la durée de vie de l'équipement.

04/ Entretien facile

Les Banana Screen Mining sont conçus avec des composants modulaires pour faciliter le remplacement rapide et opportun des pièces, réduisant ainsi les temps d'arrêt et les coûts de maintenance.

05/ Une variété de plaques de tamisage sont disponibles (option de plaques de tamisage variées)

Les plaques Banana Screen Mining sont disponibles dans une variété de matériaux, tels que le fil tissé/coincé, les panneaux modulaires en polyuréthane et les panneaux modulaires en caoutchouc, pour répondre aux besoins de criblage des différents clients.

Extraction d'écrans de bananeTélécharger la brochure

Application et processus d'extraction d'écran de banane

Processus :

Dépistage de déshydratation

Criblage humide fin

Dépistage secondaire

Classement sec

Élimination fine/Déchlamage

Dépistage tertiaire

Criblage humide

Contrôle de sortie

Matériel:

Charbon

Cuivre

Sable

Coke

Bauxite

Gravier

Gangue de charbon

Terre rare

Schiste argileux

Lignite

Gypse

Scories

Diamant

Installations de fabrication

Un produit mécanique de haute qualité doit disposer d’un excellent équipement d’outillage. Afin de garantir son exactitude et de répondre aux besoins des grosses commandes. Henan Excellent Machinery Co., Ltd possède 140 ensembles d'équipements professionnels, dont un centre d'usinage à portique à cinq-axes-, un centre d'usinage de perçage et de fraisage CNC, un centre d'usinage vertical, un centre d'usinage CNC vertical, un centre d'usinage à portique, une machine de découpe laser, une machine de découpe de tuyaux laser, un poste de travail pour robot de soudage, un tour allongé, un centre d'usinage horizontal CNC, etc. Traitement thermique de grande surface.

Centre d'usinage à portique à cinq-axes-

Centre d'usinage CNC vertical

Centre d'usinage d'alésage et de fraisage CNC

Centre d'usinage vertical

Machine de découpe de tuyaux au laser

Poste de travail pour robot de soudage

Contrôle de qualité strict

À l'heure actuelle, EXCT a entièrement passé la certification du système qualité international ISO9001-2008, le système qualité complet garantit que le développement et la conception du produit, la production, l'approvisionnement et la fourniture jusqu'au processus de vente et de service ont été contrôlés efficacement.

EXCT dispose d'une équipe d'inspection rigoureuse et compétente pour assurer le succès du contrôle qualité des produits. Le service d'inspection de la qualité dispose d'un processus de test strict qui traverse les étapes d'approvisionnement en matières premières, de production et d'installation pour garantir que chaque pièce d'équipement livrée aux clients est qualifiée.

Contrôle qualité client

Inspection qualité par un tiers-

Inspection qualité par un tiers-

Auto--inspection

Auto--inspection

Auto--inspection

Auto--inspection

Extraction d'écrans de bananeCas

Spécifications techniques générales

Les EXCT Banana Screen Mining sont personnalisés pour chaque matériau d'application afin de fournir la meilleure configuration et de répondre à toutes vos exigences. Pour plus de configurations, veuillez contacter nos ingénieurs techniques.

Modèle	Calques	Spécifications de l'écran W×L(m)	Zone d'écran (㎡)	Taille d'alimentation (mm)	Capacité de manutention (t/h)	Pouvoir (Kw)
BMVS1861	1	1.8×6.1	10.98	Inférieur ou égal à 400	50-100	22kw
BMVS2461	1	2.4×6.1	14.64	Inférieur ou égal à 400	150-280	30 kW
BMVS2473	1	2.4×7.3	17.52	Inférieur ou égal à 400	150-300	30 kW
BMVS 3061	1	3.0×6.1	18.3	Inférieur ou égal à 400	180-330	37Kw
BMVS 3073	1	3.0×7.3	21.9	Inférieur ou égal à 400	240-380	37Kw
BMVS 3661	1	3.6×6.1	21.96	Inférieur ou égal à 400	240-400	37Kw
BMVS 3673	1	3.6×7.3	26.28	Inférieur ou égal à 400	290-480	45 kW
BMVS2461	2	2.4×6.1	29.28	Écran supérieur : Inférieur ou égal à 400 Écran inférieur : Inférieur ou égal à 150	180-520	37Kw
BMVS 3061	2	3.0×6.1	36.6	Écran supérieur : Inférieur ou égal à 400 Écran inférieur : Inférieur ou égal à 150	250-800	55Kw
BMVS 3073	2	3.0×7.3	43.8	Écran supérieur : Inférieur ou égal à 400 Écran inférieur : Inférieur ou égal à 150	300-1000	55Kw
BMVS 3661	2	3.6×6.1	43.92	Écran supérieur : Inférieur ou égal à 400 Écran inférieur : Inférieur ou égal à 150	300-1000	55Kw
BMVS 3673	2	3.6×7.3	52.56	Écran supérieur : Inférieur ou égal à 400 Écran inférieur : Inférieur ou égal à 150	350-1200	75 kW

Instructions de sélection

1.Quel matériau à examiner : ______

2. Capacité de manutention :______t/h

3. Densité du matériau : ______t/m3

4.Max. taille des granules du matériau d'alimentation : ______mm

5. Numéro de couche : ______

6. Taille des mailles de chaque couche : ______mm

7.Pourcentage de distribution de particules :______
veuillez vérifier l'exemple suivant pour vous aider à le comprendre :
Si le nombre de couches est de deux, le maillage de chaque couche est de 50 mm et 25 mm, puis une fois le matériau criblé, trois tailles différentes de matériaux seront obtenues :

Gros matériel Supérieur ou égal à 50 mm ; 25 mm Inférieur ou égal au matériau intermédiaire < 50 mm ; Petit matériel<25mm.

Nous souhaitons confirmer les informations suivantes :
a.Le pourcentage de gros matériaux dans l'ensemble du matériau : ______ % ;
b.Le pourcentage de matériau intermédiaire dans l'ensemble du matériau :______ % ;
c.Le pourcentage de petits matériaux dans l'ensemble du matériau :______ % ;

8.Quel équipement est utilisé pour introduire le matériau dans l'exploitation minière Banana Screen :______

9.Quel équipement est utilisé pour décharger le matériel de l'exploitation minière Banana Screen : ______

10. Alimentation de travail : ______V ______HZ

11.Le Banana Screen Mining fonctionne-t-il seul ou avec d’autres équipements pour former un système ? Si vous formez un système, avez-vous une conception préliminaire ou un-esquisse dessinée à la main ? Si c'est le cas, veuillez l'envoyer à notre ingénieur pour référence.
