Le tamis à rouleaux robuste-est largement utilisé dans des secteurs tels que le charbon, l'énergie, la métallurgie et le ciment. Il est particulièrement adapté à la manipulation de gros morceaux, de matériaux humides et collants ou à haute-humidité. Comparé aux cribles vibrants traditionnels, le crible à rouleaux robuste-est moins sujet au colmatage lors du classement de matériaux humides et collants, garantissant ainsi la capacité de traitement et l'effet de criblage. De plus, il présente une grande fiabilité pendant le fonctionnement, aucune vibration, un faible bruit, de bonnes performances d'étanchéité à la poussière et à la poussière, une faible température de roulement, une répartition uniforme du matériau sur le disque de tamis et moins d'usure sur le disque de tamis. Il est largement utilisé dans les opérations de criblage de matériaux et d’élimination des particules fines dans plusieurs industries et a obtenu des résultats remarquables.
Comment fonctionne le tamis à rouleaux-pour usage intensif ?
- La surface du tamis à rouleaux-pour usage intensif est composée de plusieurs ensembles d'arbres de tamis tournant dans la même direction. Il utilise le principe d'un ou plusieurs niveaux de perturbation inclinée pour le criblage.
- Chaque arbre de tamisage est équipé de plusieurs disques de tamisage équidistants. Les disques de tamisage sur les arbres de tamisage adjacents sont disposés en croix, formant des « trous de tamisage dynamiques ». Lors du roulement des matériaux sur la surface du tamis, ils sont continuellement stratifiés, les petites particules se déplaçant vers le bas et les grosses particules roulant vers l'avant.
- Les petites particules restent longtemps en contact avec les trous du tamis et effectuent un tamisage forcé grâce à l'action de type "frottement-" des disques de tamis adjacents. Les grosses particules sont constamment impactées et désintégrées par les particules agglomérées lors de leur roulement, et les fines particules adhérant aux disques de tamis sont automatiquement nettoyées, atteignant ainsi l'objectif d'auto-nettoyage-. Un dispositif autonettoyant-est installé sous chaque arbre de tamis pour éliminer les particules collantes résiduelles. Pendant le processus de criblage, les trous du tamis restent dégagés, garantissant ainsi l'absence de blocage, d'adhérence ou de colmatage des matériaux. L'opération de criblage s'effectue sans aucun coincement ni collage.
Composants de base du tamis à rouleaux robuste-
Notre société dispose de travailleurs techniques qualifiés et d'un système de gestion de la qualité parfait, pour garantir la haute qualité des composants de base du concasseur à alimentation wobbler, afin de garantir le fonctionnement haute performance du produit.
Ensemble d'arbre de tamis
- L'ensemble arbre de tamis se compose d'un moteur d'unité d'entraînement + réducteur, d'un arbre de tamis, d'un disque de tamis, d'une clé plate, d'un écrou de blocage, d'un accouplement, d'un boîtier de roulement et d'accessoires de boîtier de roulement. Le moteur d'entraînement et le réducteur sont reliés à l'arbre du tamis via l'accouplement.
- L'arbre du tamis est en matériau forgé 42CrMo. Il subit une analyse de force CAE et est conçu pour être raisonnable et sûr, évitant efficacement les phénomènes tels que la flexion ou la fracture de l'arbre du rouleau denté. Le joint d'arbre du tamis utilise un joint de bol en caoutchouc spécial pour empêcher la poussière de se répandre.
- Lorsque l'un des arbres de criblage tombe en panne, le matériau peut être poussé par l'arbre de criblage précédent et continuer à avancer au-delà de l'arbre de criblage défectueux, assurant ainsi le fonctionnement normal du criblage.
- Le boîtier de roulement de l'arbre du tamis est installé sur le côté extérieur de la plaque latérale du tamis et est pratique pour le démontage.
Disque d'écran
- En utilisant de petits disques de tamis à rouleaux inclinés, tout en garantissant la taille des particules de criblage, la capacité de perturbation des disques de tamis à rouleaux sur le flux de pierre est maximisée, augmentant ainsi le débit de criblage.
- En adoptant un agencement entrelacé de disques de tamis à rouleaux, la conception est plus raisonnable et nouvelle.
- Utilisant un moulage intégral en acier allié au chrome-manganèse-résistant à l'usure, il peut facilement résister à l'impact et à l'usure de matériaux inférieurs à 800 mm, sans aucune déformation ni fracture. La dureté de surface du disque de tamisage est HRC55, avec une excellente résistance à l'usure et la durée de vie n'est pas inférieure à 12 000 heures.
Tamis à rouleau-robusteDétails
Périphérique d'entraînement
Il adopte un mode de transmission combiné à un seul-moteur à axe unique-ou à une chaîne multi-axes, une configuration de puissance raisonnable et une structure de surface d'écran pour répartir uniformément la charge matérielle dans l'écran et assurer un fonctionnement fluide.
La structure de conception du dispositif d'entraînement est simple, facile à installer et à démonter, et l'arbre de tamis connecté n'est pas déplacé lors du démontage.
Le dispositif d'entraînement est de taille compacte, léger, longue durée de vie et faible coût de maintenance.
Disque d'écran
Le disque de tamis à rouleaux robuste-est disposé selon un motif alterné, ce qui rend la conception plus raisonnable et résistante aux chocs. Il n’y aura aucune déformation ni fracture.
Le disque de tamis de forme parabolique-est bien-conçu, avec une grande précision d'assemblage. Cela peut augmenter le taux de dépistage et améliorer la précision du dépistage. Il présente une excellente résistance à l’usure et une longue durée de vie.
Boîte d'écran
Le corps principal du tamis à rouleaux robuste-est soudé avec de l'acier de construction à faible-alliage à haute résistance-. Tous les ensembles d'arbres de criblage sont fixés au corps de la machine par des boulons de connexion. Des plaques de revêtement résistantes à l'usure-sont installées sur le côté du corps de la machine pour éviter tout contact direct entre les matériaux et la boîte, prolongeant ainsi considérablement la durée de vie de l'équipement. Et la plaque de revêtement -résistante à l'usure et le boîtier de tamis sont reliés par des boulons, faciles à remplacer.
Boîtier de protection
Le boîtier de protection du tamis à rouleaux robuste-est soudé avec une plaque d'acier allié résistant à l'usure NM500-, pulvérisé avec une peinture anti-rouille et anti-corrosion, et relié à la trémie et au boîtier de sortie à l'avant et à l'arrière.
L'étanchéité globale de la boîte grillagée peut prévenir efficacement la pollution par la poussière, réduire l'impact sur l'environnement et répondre aux exigences de la construction écologique.
Le boîtier de protection est pourvu d'une fenêtre d'observation pour faciliter l'observation du fonctionnement de la machine.
-Plaque de revêtement résistante à l'usure
La plaque de revêtement -résistante à l'usure est fabriquée en alliage et l'ensemble du processus de production adopte le soudage, le traitement thermique, l'usinage et d'autres productions en chaîne d'assemblage, qui ont une longue durée de vie et une forte résistance à l'usure, ténacité et résistance aux chocs.
L'intérieur du boîtier de tamisage et la surface de contact entre la rainure de guidage et le matériau sont pourvus de plaques de revêtement -résistantes à l'usure, qui peuvent protéger le boîtier de tamisage et augmenter la durée de vie de la rainure de guidage. La plaque de revêtement est fixée avec la plaque mère par des boulons et le remplacement est pratique.

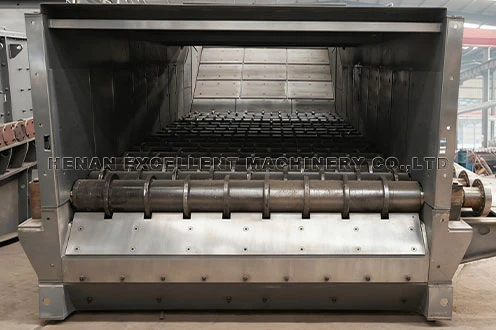

Appareil-autonettoyant
Le dispositif autonettoyant-de l'arbre du tamis est en acier-résistant à l'usure et est équipé d'un bord tranchant incliné vers la partie inférieure de l'arbre du tamis. Certains débris fibreux et matériaux collants attachés à l'écran seront automatiquement nettoyés par le dispositif de nettoyage pour résoudre le blocage de la surface de l'écran.
Tamis à rouleau-robusteCaractéristiques
Bon fonctionnement
L'équipement peut être entraîné par une combinaison d'entraînement à axe unique-, d'entraînement par chaîne multi-axes ou de boîte de vitesses à liaison multi-axes. Le moteur, le réducteur et les roulements sont sélectionnés parmi des marques connues.-. La configuration de puissance raisonnable et la structure raisonnable de la surface du crible garantissent que la charge de roche de gypse dans la machine de criblage est uniformément répartie, garantissant ainsi un fonctionnement fluide.
Fortes performances anti-colmatage-
Au cours du processus d’extraction et de concassage de la roche de gypse, une fine poudre collante est facilement produite. Les tamis vibrants traditionnels sont sujets au colmatage. Cependant, notre tamis à rouleaux robuste-adopte une conception de disque de tamis en croix-à petit angle-, combiné à un dispositif autonettoyant-en forme de peigne-. Pendant le fonctionnement, il élimine automatiquement la poudre fine de gypse adhérant au disque de tamisage, garantissant ainsi l'absence de blocage matériel ou de colmatage des trous du tamis tout au long du processus et maintenant une capacité de criblage élevée et stable.
Durable et résistant aux chocs
Le disque de tamis est moulé en une seule pièce en utilisant un acier allié au chrome-de haute qualité-résistant à l'usure-au manganèse ou un matériau NM360. Il peut résister à l'impact continu et à l'érosion par friction à long terme provoquée par de gros blocs de roche de gypse, et ne subira aucune déformation ni fracture. La durée de vie de la surface de l'écran est donc plus longue.
Efficacité de criblage élevée
Pour les conditions de classification de la roche de gypse, avec une granulométrie de classification de 30 mm, l'efficacité de criblage peut atteindre plus de 85 % ; lorsque la taille des particules de classification est supérieure à 30 mm, l'efficacité du criblage peut atteindre 90 à 98 %, permettant ainsi une séparation complète des matériaux grossiers et fins.
Économie d'énergie et protection de l'environnement
L'ensemble de la machine adopte une structure entièrement fermée, sans vibration. Cela empêche efficacement la poussière de gypse de se répandre. En même temps, il est silencieux, répondant aux exigences de production des mines en matière de protection de l'environnement.
Entretien facile
L'arbre du tamis est conçu de manière modulaire et indépendante, permettant un entraînement à un seul-axe. Si un certain arbre de tamis tombe en panne, cela n'affectera pas le fonctionnement de l'ensemble de la machine. De plus, le remplacement des pièces usées (telles que le disque de tamisage) est relativement pratique, ce qui permet de gagner du temps{{3}et de la main d'œuvre-, réduisant ainsi les pertes dues aux temps d'arrêt.
Contactez-nous pour le meilleur prix
Soumettez vos exigences et discutez avec l’un de nos ingénieurs techniques de votre projet.
Tamis à rouleau-robusteTélécharger la brochure
Installations de fabrication EXCT
Un produit mécanique de haute qualité doit disposer d’un excellent équipement d’outillage. Afin de garantir son exactitude et de répondre aux besoins des grosses commandes. Henan Excellent Machinery Co., Ltd possède 140 ensembles d'équipements professionnels, dont un centre d'usinage à portique à cinq-axes-, un centre d'usinage de perçage et de fraisage CNC, un centre d'usinage vertical, un centre d'usinage CNC vertical, un centre d'usinage à portique, une machine de découpe laser, une machine de découpe de tuyaux laser, un poste de travail pour robot de soudage, un tour allongé, un centre d'usinage horizontal CNC, etc. Traitement thermique de grande surface.
EXCT Contrôle de qualité strict
À l'heure actuelle, EXCT a entièrement passé la certification du système qualité international ISO9001-2008, le système qualité complet garantit que le développement et la conception du produit, la production, l'approvisionnement et la fourniture jusqu'au processus de vente et de service ont été contrôlés efficacement.
EXCT dispose d'une équipe d'inspection rigoureuse et compétente pour assurer le succès du contrôle qualité des produits. Le service d'inspection de la qualité dispose d'un processus de test strict qui traverse les étapes d'approvisionnement en matières premières, de production et d'installation pour garantir que chaque pièce d'équipement livrée aux clients est qualifiée.
Tamis à rouleau-robusteCas
Les tamis à rouleaux robustes-sont particulièrement adaptés aux matériaux humides et collants et au décapage des matériaux contenant des pourcentages élevés d'argile. Il est utilisé dans les applications d'agrégation et d'exploitation minière pour trier le matériau minier-de-avant le concasseur principal.
Soumettez vos exigences et discutez avec l’un de nos ingénieurs techniques de votre projet.
Obtenez gratuitement la solution produit et le devis les plus adaptés !!!
Tamis à rouleau-robuste
Les écrans à rouleaux robustes EXCT-sont personnalisés pour chaque matériau d'application afin de fournir la meilleure configuration et de répondre à toutes vos exigences. Les informations de configuration sont des valeurs typiques à titre de référence. Veuillez contacter nos ingénieurs techniques pour plus d’assistance dans la sélection des équipements.
| Modèle | Largeur d'écran (Mm) | Axe/Base contrôlé | Taille des particules classées (Mm) | Puissance d'entraînement (Kw) | Capacité de manutention (T/H) |
| GZS1208 | 1200 | 8 | 10-100 | 15 | 150-300 |
| GZS1412 | 1 400 | 12 | 10-100 | 2x 15 | 200-500 |
| GZS1618 | 1600 | 18 | 10-100 | 3x 18.5 | 400-800 |
| GZS1824 | 1 800 | 24 | 10-100 | 4×22 | 600- 1000 |
| GZS2024 | 2000 | 24 | 10-100 | 4×30 | 800-1200 |
| GZS2430 | 2400 | 30 | 10-100 | 5×37 | 1000-1800 |
Note:Le nombre de rouleaux peut être personnalisé selon les exigences du client.
Tamis à rouleau-robusteInstructions de sélection
1.Quel matériau à examiner : ____________
2. Capacité de manutention : __________ (t/h)
3. Densité du matériau : ___________ (t/m3)
4.Max. taille des granules du matériau d'alimentation : ______mm
5.Quel est le pourcentage du matériau maximum dans le total des matières premières ? _________%
6.Quelle est la taille du trou de tamis du broyeur d'alimentation wobbler ?__________(mm)
7.Y a-t-il des exigences concernant la disposition du broyeur à alimentateur wobbler ? Est-ce horizontal ou incliné ?
8.Quel type d'équipement alimentera le matériau dans le broyeur à alimentateur wobbler ?
9. Quel type d'équipement recevra le matériau du broyeur à alimentateur wobbler ?
10.Le tamis à rouleaux robuste-fonctionne-t-il seul ou avec d'autres équipements pour former un système ? Si vous formez un système, veuillez fournir l'organigramme ou le schéma de configuration de l'ensemble du système pour que nos ingénieurs puissent y faire référence.
Pièces de rechange pour tamis à rouleaux robustes-
Chaîne à rouleaux duplex
Ensemble d'arbre de tamis
Palier
Service de tamis à rouleaux-pour usage intensif
Rapport de faisabilité du projet
Conception et planification du site
Sélection et proposition de modèle
Calcul de sélection de modèle
Modélisation et dessins 3D
Conception civile
Installation et mise en service
Diagnostic à distance
Service de formation
Calendrier d'entretien
