Le crible à rouleaux est une machine de criblage très efficace et durable, composée de plusieurs arbres montés avec des rouleaux ou des disques-robustes qui tournent dans le même sens. Cette conception forme une zone de criblage vaste et efficace, qui non seulement sépare les matériaux avec précision, mais les transporte également en douceur, garantissant un fonctionnement continu et fiable.
Également connu sous le nom de tamis à disque ou d'alimentation oscillante, le tamis à rouleaux est particulièrement adapté à la manipulation de matériaux humides, collants ou à grains fins-qui provoquent souvent des blocages dans les tamis vibrants traditionnels. Sa structure ouverte et rotative réduit considérablement le risque d'éblouissement, garantissant une capacité de traitement stable et maintenant les performances de criblage souhaitées même dans des conditions difficiles.
En raison de leur polyvalence et de leurs fortes performances, nos cribles à rouleaux sont largement utilisés dans les industries des mines de charbon, de la métallurgie, des cimenteries, du traitement chimique et de la manutention de matériaux en vrac. Avec les avantages d’un temps d’arrêt réduit, d’une longue durée de vie et d’une maintenance facile, ils offrent aux clients à la fois efficacité et valeur économique.
Comment fonctionne le tamis à rouleaux ?
La zone de criblage se compose de nombreux arbres de rouleaux disposés en parallèle, l'arbre de criblage est équipé d'un certain nombre de disques de criblage décalés, les arbres de rouleaux tournent dans la même direction, pour réaliser l'alimentation et le criblage des matériaux.
La surface du tamis à rouleaux est composée de plusieurs arbres de tamis disposés en parallèle, équipés de disques de tamis en forme, et les arbres de tamis sont entraînés par le dispositif d'entraînement pour tourner dans la même direction à la même vitesse, formant une surface de tamis à rouleaux.
Lorsque le matériau s'écoule sur la surface du tamis, il peut former un flux de matériau d'égale épaisseur et avec une certaine accélération.
L'espace entre l'arbre du tamis et le disque du tamis forme le trou du tamis, le matériau situé en dessous du trou du tamis est soumis à sa propre gravité et à la force de rotation de l'arbre du tamis, et devient le matériau sous le tamis à travers les trous du tamis. Le matériau plus grand que les trous du tamis continue à pénétrer le long de la surface du tamis sous l'action du disque rotatif du tamis, devenant ainsi le matériau sur le tamis et permettant finalement d'obtenir la classification du matériau.
Composants de base du tamis à rouleaux
Notre société dispose de travailleurs techniques qualifiés et d'un système de gestion de la qualité parfait, pour garantir la haute qualité des composants de base du tamis à rouleaux, afin de garantir le fonctionnement haute-performance du produit.
Ensemble d'arbre de tamis
350x350L'ensemble arbre de tamis est composé d'un moteur + réducteur, d'un arbre de tamis, d'un disque de tamis, d'une clé plate, d'un écrou de blocage, d'un accouplement, d'un siège de roulement et d'accessoires de siège de roulement. Le moteur d'entraînement est relié au réducteur et à l'arbre du tamis via l'accouplement.
La conception de l'arbre du tamis est raisonnable et sûre, ce qui peut efficacement éviter le phénomène de flexion et de rupture de l'arbre du rouleau.
Lorsqu'un groupe d'arbres de criblage tombe en panne, le matériau peut continuer à avancer sous la poussée de l'arbre de criblage précédent et le criblage peut fonctionner comme d'habitude. Le siège de roulement de l'arbre du tamis est installé à l'extérieur de la plaque latérale du boîtier du tamis pour un démontage facile.
Disque d'écran
Le tamis à rouleaux est moulé en acier allié au chrome-manganèse-résistant à l'usure, qui présente une bonne résistance à l'usure et peut faire face à l'impact et à l'usure de gros matériaux sans aucune déformation ni fracture.
Le tamis à rouleaux est conçu comme un disque de tamis parabolique et est arrondi pour éliminer les angles vifs, de sorte que la résistance à la rotation du tamis soit minimisée.
La forme parabolique du disque de criblage peut maximiser la capacité de perturbation du tamis à rouleaux sur le flux de matériaux et améliorer le taux de criblage.
Écran à rouleauDétails
Périphérique d'entraînement
Il adopte un mode de transmission combiné à un seul-moteur à axe unique-ou à une chaîne multi-axes, une configuration de puissance raisonnable et une structure de surface d'écran pour répartir uniformément la charge matérielle dans l'écran et assurer un fonctionnement fluide.
La structure de conception du dispositif d'entraînement est simple, facile à installer et à démonter, et l'arbre de tamis connecté n'est pas déplacé lors du démontage.
Le dispositif d'entraînement est de taille compacte, léger, longue durée de vie et faible coût de maintenance.
Disque d'écran
Disque de tamis à rouleaux avec disposition décalée, conception plus raisonnable. Le disque de tamis à rouleaux a une bonne résistance aux chocs et n’apparaîtra aucun phénomène de déformation ou de fracture.
Le disque de tamis à rouleaux a une bonne résistance à l'usure et une longue durée de vie. Le disque de criblage de forme parabolique a une conception raisonnable et une précision d'assemblage élevée, ce qui peut améliorer la précision du criblage.
Boîte d'écran
Le corps principal du tamis à rouleaux est soudé avec de l'acier de construction à faible-alliage à haute résistance-. Tous les ensembles d'arbres de criblage sont fixés au corps de la machine par des boulons de connexion. Des plaques de revêtement résistantes à l'usure-sont installées sur le côté du corps de la machine pour éviter tout contact direct entre les matériaux et la boîte, prolongeant ainsi considérablement la durée de vie de l'équipement. Et la plaque de revêtement -résistante à l'usure et le boîtier de tamis sont reliés par des boulons, faciles à remplacer.
Boîtier de protection
Le boîtier de protection du tamis à rouleaux est soudé avec une plaque d'acier allié résistant à l'usure NM500-, pulvérisé avec une peinture anti-rouille et anti-corrosion, et relié à la trémie et au boîtier de sortie à l'avant et à l'arrière.
L'étanchéité globale de la boîte grillagée peut prévenir efficacement la pollution par la poussière, réduire l'impact sur l'environnement et répondre aux exigences de la construction écologique.
Le boîtier de protection est pourvu d'une fenêtre d'observation pour faciliter l'observation du fonctionnement de la machine.
-Plaque de revêtement résistante à l'usure
La plaque de revêtement -résistante à l'usure est fabriquée en alliage et l'ensemble du processus de production adopte le soudage, le traitement thermique, l'usinage et d'autres chaînes de production, qui ont une longue durée de vie et une forte résistance à l'usure, ténacité et résistance aux chocs.
L'intérieur du boîtier de tamisage et la surface de contact entre la rainure de guidage et le matériau sont pourvus de plaques de revêtement -résistantes à l'usure, qui peuvent protéger le boîtier de tamisage et augmenter la durée de vie de la rainure de guidage. La plaque de revêtement est fixée avec la plaque mère par des boulons et le remplacement est pratique.
Appareil-autonettoyant
Le dispositif autonettoyant-de l'arbre du tamis est en acier-résistant à l'usure et est équipé d'un bord tranchant incliné vers la partie inférieure de l'arbre du tamis. Certains débris fibreux et matériaux collants attachés à l'écran seront automatiquement nettoyés par le dispositif de nettoyage pour résoudre le blocage de la surface de l'écran.
Écran à rouleauCaractéristiques
01/ Structure à usage intensif-
Le tamis à rouleaux est construit avec un cadre robuste et des disques-résistants à l'usure, garantissant un fonctionnement stable sous de lourdes charges et dans des conditions difficiles. La conception renforcée garantit une longue durée de vie et des performances fiables.
02/ Efficacité de criblage élevée
Grâce à sa conception à disque rotatif, le tamis à rouleaux permet une classification précise des matériaux en vrac, en particulier les aliments humides, collants ou grossiers. Contrairement aux tamis vibrants, il résiste au colmatage et maintient une efficacité constante.
03/ Applications flexibles
L'équipement peut être utilisé dans les industries du charbon, des mines, du ciment et de la chimie. Il convient au pré-criblage, au scalpage ou à la séparation de matériaux sous-dimensionnés, répondant aux besoins de différents processus.
04/ Faible entretien
Les composants modulaires et la conception mécanique simple permettent un remplacement rapide des pièces et un entretien facile. Cela réduit les temps d’arrêt et minimise les coûts globaux de maintenance.
05/ -Fonctionnement économe en énergie
Sans fortes vibrations et doté d'une conception à faible-bruit, le crible à rouleau consomme moins d'énergie, réduit les émissions de poussière et constitue une solution de criblage respectueuse de l'environnement.
06/ Auto-Temps d'arrêt réduits
Les dispositifs autonettoyants-sur chaque disque empêchent le colmatage, ce qui minimise les interruptions et augmente la disponibilité de la machine.
Soumettez vos exigences et discutez avec l’un de nos ingénieurs techniques de votre projet.
Contactez-nous pour le meilleur prix
Écran à rouleauTélécharger la brochure
Pourquoi choisir un écran à rouleau ?
Le tamis à rouleaux VS les tamis conventionnels présentent les avantages suivants.
Les cribles à rouleaux surclassent nettement les cribles conventionnels, en particulier dans le cas de matériaux en vrac difficiles à cribler, humides et collants. L'alimentation et le criblage sont nettement surclassés par rapport aux cribles conventionnels, qui présentent souvent une cuisson et un collage avec ces matériaux.
Les écrans à rouleaux fonctionnent avec une faible consommation d'énergie et des exigences de profil bas, et sans vibrations, bruit ou contraintes transmises, ce qui les rend idéaux pour les applications stationnaires et portables.
Comparé au tamis traditionnel qui utilise la vibration pour séparer les matériaux, le tamis à rouleaux ne vibre pas, l'équipement est relativement solide, ne nécessite pas d'entretien ni de révision fréquents et la durée de vie globale de l'équipement est plus longue.
Les écrans à rouleaux sont autonettoyants-et conçus pour résister au colmatage et réduire l'éblouissement. Ils disposent également d'un système de lubrification automatique et d'une fonction d'inversion par jogging pour résoudre rapidement et facilement toute situation de blocage.
Le Roller Screen peut être alimenté par un alimentateur à tablier ou directement via des camions ou des chargeurs. Aucun autre équipement n'est requis pour faciliter l'alimentation, ce qui réduit le coût de la construction civile et de l'équipement.
Installations de fabrication
Un produit mécanique de haute qualité doit disposer d’un excellent équipement d’outillage. Afin de garantir son exactitude et de répondre aux besoins des grosses commandes. Henan Excellent Machinery Co., Ltd possède 140 ensembles d'équipements professionnels, dont un centre d'usinage à portique à cinq-axes-, un centre d'usinage d'alésage et de fraisage CNC, un centre d'usinage vertical, un centre d'usinage CNC vertical, un centre d'usinage à portique, une machine de découpe laser, une machine de découpe de tuyaux laser, un poste de travail pour robot de soudage, un tour allongé, un centre d'usinage horizontal CNC, etc. Traitement thermique de grande surface.
Contrôle de qualité strict
À l'heure actuelle, EXCT a entièrement passé la certification du système qualité international ISO9001-2008, le système qualité complet garantit que le développement et la conception du produit, la production, l'approvisionnement et la fourniture jusqu'au processus de vente et de service ont été contrôlés efficacement.
EXCT dispose d'une équipe d'inspection rigoureuse et compétente pour assurer le succès du contrôle qualité des produits. Le service d'inspection de la qualité dispose d'un processus de test strict qui traverse les étapes d'approvisionnement en matières premières, de production et d'installation pour garantir que chaque pièce d'équipement livrée aux clients est qualifiée.

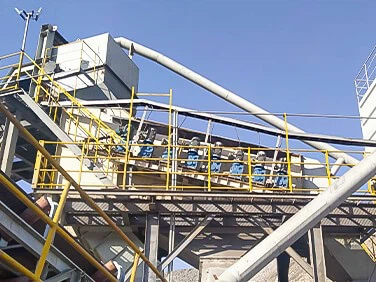

Écran à rouleauCas
Les écrans à rouleaux sont particulièrement adaptés aux matériaux humides et collants et au décapage des matériaux contenant des pourcentages élevés d'argile. Les tamis à rouleaux sont utilisés dans les applications d'agrégation et d'exploitation minière pour trier le matériau minier-du-avant le concasseur principal.
Soumettez vos exigences et discutez avec l’un de nos ingénieurs techniques de votre projet.
Obtenez gratuitement la solution produit et le devis les plus adaptés !!!
Spécifications techniques générales
Les écrans EXCT Roller sont personnalisés pour chaque matériau d'application afin de fournir la meilleure configuration et de répondre à toutes vos exigences. Les informations de configuration sont des valeurs typiques à titre de référence. Veuillez contacter nos ingénieurs techniques pour plus d’assistance dans la sélection des équipements.
| Modèle | Largeur d'écran (Mm) | Axe/Base contrôlé | Taille des particules classées (Mm) | Puissance d'entraînement (Kw) | Capacité de manutention (T/H) |
| GZS1208 | 1200 | 8 | 10-100 | 15 | 150-300 |
| GZS1412 | 1 400 | 12 | 10-100 | 2x 15 | 200-500 |
| GZS1618 | 1600 | 18 | 10-100 | 3x 18.5 | 400-800 |
| GZS1824 | 1 800 | 24 | 10-100 | 4×22 | 600- 1000 |
| GZS2024 | 2000 | 24 | 10-100 | 4×30 | 800-1200 |
| GZS2430 | 2400 | 30 | 10-100 | 5×37 | 1000-1800 |
Note: Le nombre de rouleaux peut être personnalisé selon les exigences du client.
Instructions de sélection
1.Quel matériau à examiner : ____________
2. Capacité de manutention : __________ (t/h)
3. Densité du matériau : ___________ (t/m3)
4.Max. taille des granules du matériau d'alimentation : ______mm
5.Quel est le pourcentage du matériau maximum dans le total des matières premières ? _________%
6.Quelle est la taille du trou de l'écran à rouleau ?__________(mm)
7.Y a-t-il des exigences concernant la disposition du tamis à rouleaux ? Est-ce horizontal ou incliné ?
8.Quel type d'équipement alimentera le matériau dans le tamis à rouleaux ?
9. Quel type d'équipement recevra le matériau du tamis à rouleaux ?
10.Le tamis à rouleaux fonctionne-t-il seul ou avec d'autres équipements pour former un système ? Si vous formez un système, veuillez fournir l'organigramme ou le schéma de configuration de l'ensemble du système pour que nos ingénieurs puissent y faire référence.
Pièces de rechange pour écran à rouleaux
Chaîne à rouleaux duplex
Ensemble d'arbre de tamis
Palier
Service de tamis à rouleaux
Rapport de faisabilité du projet
Conception et planification du site
Sélection et proposition de modèle
Calcul de sélection de modèle
Modélisation et dessins 3D
Conception civile
Installation et mise en service
Diagnostic à distance
Service de formation
Calendrier d'entretien
