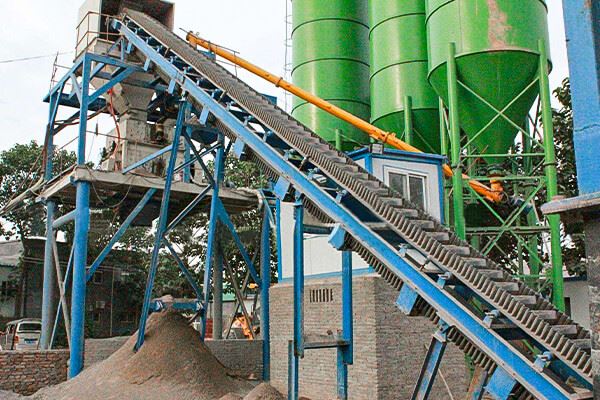

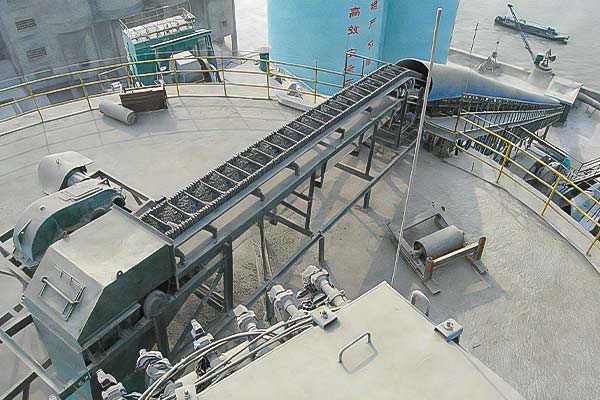

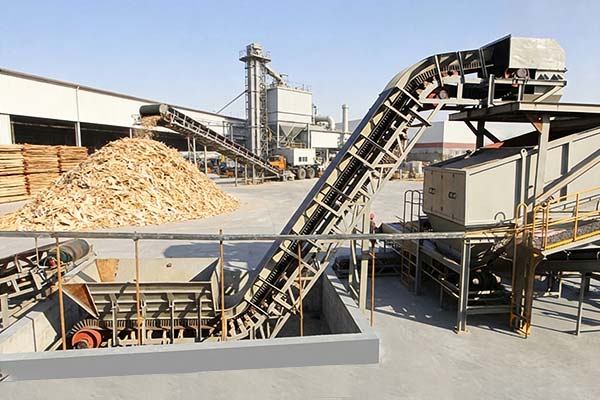

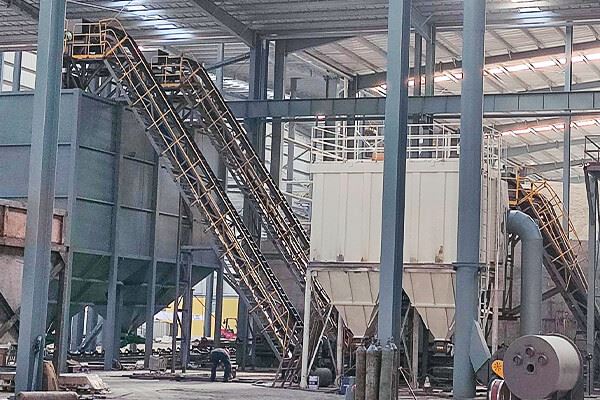

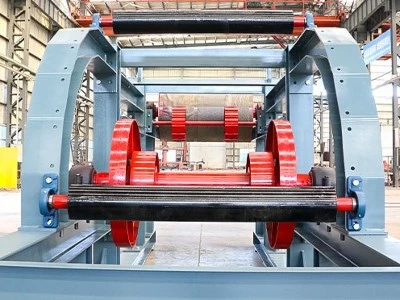

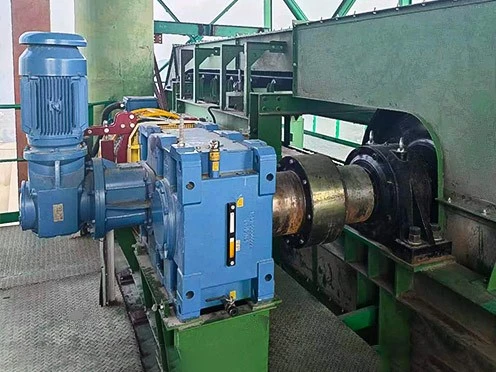

Convoyeur à bande ondulé de paroi latérale d'inclinaison raide pour la manutention de matériaux en vrac

Le convoyeur à bande à paroi latérale ondulée à forte inclinaison adopte une structure composée d'une paroi latérale et d'un taquet. Il présente les avantages d'une structure simple, d'un fonctionnement fiable et d'un entretien pratique des convoyeurs à bande ordinaires. En même temps, il peut réaliser un transport à grande inclinaison (verticale de 0 à 90 degrés). La structure est compacte, occupe moins d’espace et constitue un équipement idéal pour le transport à grande inclinaison (ou vertical).

Il convient au transport de matériaux granulaires tels que les pierres concassées, le calcaire, la poudre de sable fritté et les céréales dans des industries telles que le charbon, l'énergie et la métallurgie. Pour le transport de matériaux contenant des composants tels que des températures élevées, des acides, des alcalis, des huiles ou des solvants organiques, des bandes transporteuses spéciales à bord fermé sont nécessaires.

De plus, selon les exigences de configuration du processus, différentes sections horizontales supérieures et inférieures peuvent être conçues pour réaliser un transport continu d'une seule machine avec un levage horizontal et vertical, ce qui en fait un équipement alternatif idéal pour les systèmes mécaniques à liaison multi-machines pour le transport horizontal et le levage vertical.

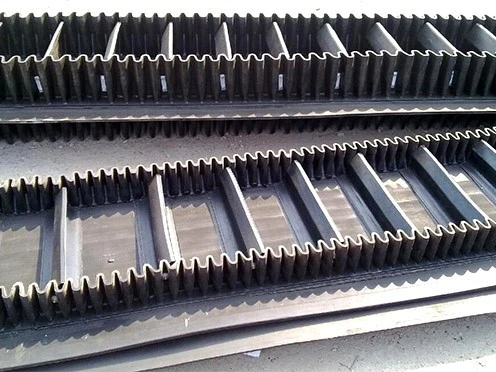

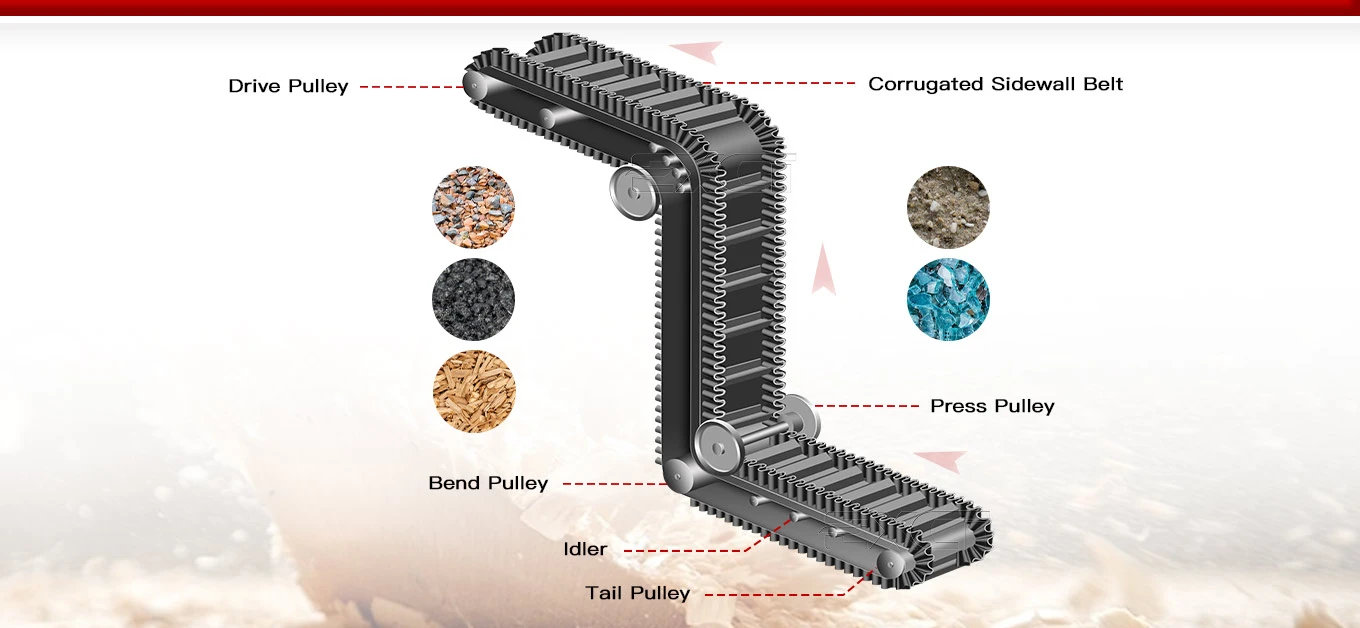

La structure du convoyeur à bande à paroi latérale ondulée à forte inclinaison consiste à fixer des « jupes » ondulées en caoutchouc librement extensibles des deux côtés de la bande de transport plate en caoutchouc. Entre ces jupes, certains taquets de résistance et d'élasticité sont fixés pour former la trémie, permettant le transport continu des matériaux à l'intérieur de la trémie.

Son principe de fonctionnement est relativement simple. Il se compose principalement de deux étapes : l’étape ascendante et l’étape horizontale. Dans la phase ascendante, la bande transporteuse transporte les matériaux et se déplace vers le haut depuis sa position initiale. Pendant tout le processus, la bande transporteuse est pliée et en soulevant rapidement les matériaux, un plan incliné à angle élevé est formé. Ensuite, les matériaux sont transférés vers la scène horizontale et continuent de se déplacer dans le sens horizontal jusqu'à ce qu'ils soient envoyés à destination.

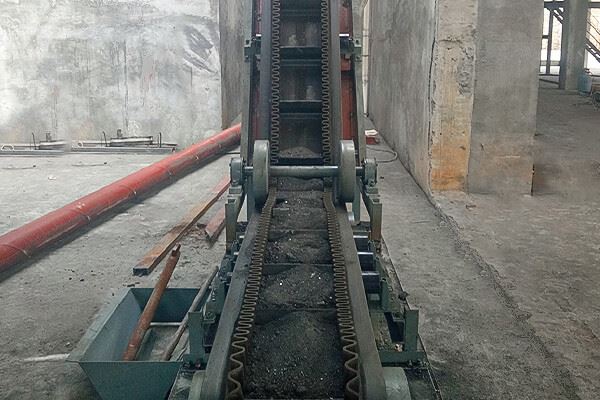

Pour obtenir de meilleures conditions de chargement et de déchargement, cette machine adopte une disposition en forme de « Z ». Il est équipé d'une section horizontale supérieure, d'une section horizontale inférieure et d'une section inclinée. Les matériaux sont chargés dans la section horizontale inférieure et déchargés dans la section horizontale supérieure. La connexion entre la section horizontale supérieure et la section inclinée est réalisée par un cadre en forme d'arc convexe-, tandis que la connexion entre la section horizontale inférieure et la section inclinée est réalisée par un cadre en forme d'arc concave- pour assurer une transition en douceur de la bande transporteuse.



• Section horizontale supérieure :Pour répondre aux exigences des différentes hauteurs de décharge, le cadre de tête est divisé en un cadre de tête bas- (hauteur du cadre de tête H0=1000 mm), un cadre de tête de style chinois- (hauteur du cadre de tête H0=1100 - 1500 mm) et un cadre de tête haut- (hauteur du cadre de tête H0=1600 - 2000 mm). De manière correspondante, dans la section horizontale supérieure, des cadres de machine à section d'arc convexe à profil bas - et des pieds de cadre central à profil bas - (correspondant à la hauteur du cadre de tête H 0=1000 mm), des cadres de machine à section d'arc convexe de style chinois - et des pieds de cadre central de style chinois - (correspondant à la hauteur du cadre de tête H 0=1100 - 1500 mm), des cadres de machine à section d'arc convexe à profil élevé - et un cadre central à profil élevé - des pieds (correspondant à la hauteur du cadre de tête H0=1600 - 2000 mm) sont respectivement utilisés.
• Section inclinée :Que la section horizontale supérieure utilise un pied de cadre central à profil bas-, de style chinois- ou à profil haut-, la section inclinée utilise un pied de cadre central à profil bas-. Lorsque l'angle d'inclinaison du convoyeur est supérieur ou égal à 45 degrés, des pieds de cadre central à profil bas de type II-sont recommandés.
• Section horizontale inférieure :La section horizontale inférieure utilise un pied de cadre central à profil bas.



La qualité commence par l'artisanat et s'obtient jusqu'à la livraison. Nous emballons strictement chaque produit fini en usine-avec des normes élevées et des exigences strictes. Grâce à plusieurs couches de protection et à des renforts ciblés, nous minimisons les risques de dommages pendant le transport. Cet engagement envers les détails vise uniquement à garantir que ce que vous recevez est non seulement un produit de haute-qualité, mais également notre engagement fiable et constant.

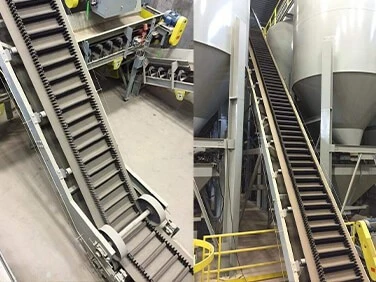

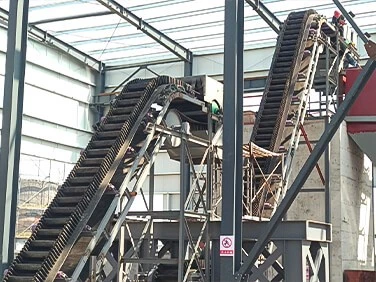

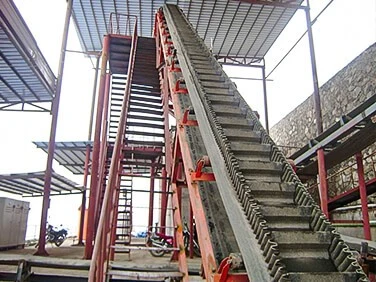

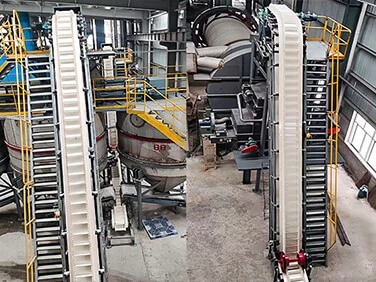

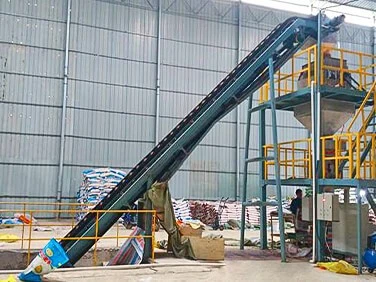

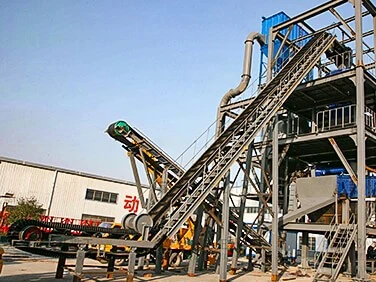

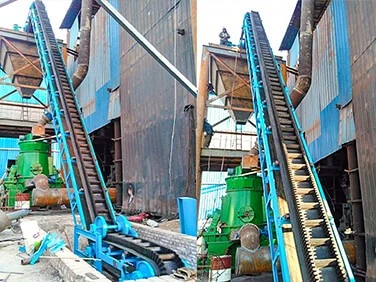

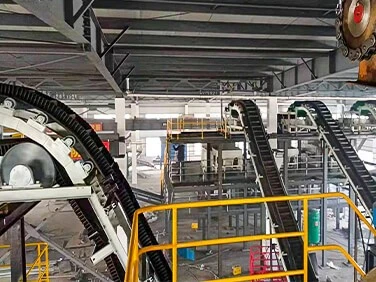

Le convoyeur à bande à paroi latérale ondulée à forte inclinaison peut être utilisé pour les matériaux en vrac tels que le charbon, le coke, le sable et le gravier, les agrégats, le sable, le verre concassé, les matières premières d'asphalte, les pierres, les engrais, la chaux, etc.





Largeur de la courroie (mm)	Hauteur du flanc (mm)	Espacement des cales (mm)	Angle d'inclinaison
			30 degrés	35 degrés	40 degrés	45 degrés	50 degrés	55 degrés	60 degrés	65 degrés	70 degrés	75 degrés	80 degrés	85 degrés	90 degrés
			Capacité(m³/h)
500	80	126	42	38	36	31	28	25	22	20	18	16	15	13	11
		252	23	20	18	16	14	13	12	-	-	-	-	-	-
	100	126	56	52	48	44	40	36	32	29	26	24	21	19	16
		252	34	29	26	23	21	19	17	15	-	-	-	-	-
	120	126	-	-	-	-	58	53	48	44	39	35	32	28	24
		252	49	44	39	34	31	28	25	23	20	-	-	-	-
		378	33	29	25	23	-	-	-	-	-	-	-	-	-
650	100	126	78	73	67	61	56	50	45	41	37	33	30	26	23
		252	47	41	36	32	28	26	24	21	-	-	-	-	-
	120	126	-	-	-	-	81	75	68	61	56	50	44	39	34
		252	70	61	54	48	43	39	35	32	29	-	-	-	-
		378	46	40	35	32	-	-	-	-	-	-	-	-	-
	160	252	93	84	75	67	60	54	49	44	40	36	32	28	25
		378	64	56	49	44	40	36	32	29	26	24	-	-	-
800	120	126	-	-	-	-	106	98	89	80	72	65	58	51	46
		252	93	80	71	63	56	51	46	42	38	-	-	-	-
		378	61	53	47	42	-	-	-	-	-	-	-	-	-
	160	252	127	115	103	91	82	74	67	60	54	49	44	38	34
		378	88	76	67	60	54	49	44	40	35	32	-	-	-
	200	252	-	-	-	-	135	122	110	100	90	81	72	64	55
		378	144	126	111	99	89	80	72	65	60	53	47	42	36
		504	110	96	85	75	-	-	-	-	-	-	-	-	-
1000	160	252	171	154	138	122	110	99	90	81	73	66	59	52	45
		378	118	102	91	81	72	65	59	53	48	43	-	-	-
	200	252	-	-	-	-	182	164	148	134	121	108	97	85	75
		378	193	164	149	133	119	108	98	88	79	71	64	56	48
		504	148	129	113	101	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	242	221	200	180	162	144	127	111
		378	273	248	223	199	179	161	146	132	119	107	95	84	73
		504	221	192	170	151	136	-	-	-	-	-	-	-	-
1200	160	252	214	193	173	154	138	124	112	102	92	82	73	65	57
		378	148	128	113	101	91	82	74	69	60	-	-	-	-
	200	252	-	-	-	250	228	206	185	168	152	136	121	107	93
		378	243	212	188	167	150	135	122	111	100	90	80	70	61
		504	186	161	143	-	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	303	278	251	226	203	181	160	136
		378	342	311	280	250	224	202	183	165	149	134	119	105	91
		504	278	241	213	190	170	-	-	-	-	-	-	-	-
	300	336	431	406	380	354	326	296	268	242	218	196	175	154	134
		504	350	312	276	246	221	199	180	163	147	132	117	104	90
1400	200	252	-	-	-	301	274	247	224	202	183	164	146	129	112
		378	292	255	226	201	181	163	147	133	120	108	96	85	73
		504	224	194	171	-	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	365	339	302	272	245	218	192	167
		378	412	374	337	300	270	243	220	199	180	161	143	127	110
		504	334	290	256	228	205	-	-	-	-	-	-	-	-
	300	336	526	495	463	431	397	361	326	295	266	239	213	188	163
		504	426	380	336	299	269	243	219	198	178	160	143	126	109
	400	420	756	717	678	673	595	549	500	452	408	366	327	288	250
		504	707	661	614	566	515	465	420	380	343	308	274	242	210
1600	200	252	-	-	-	352	320	289	261	236	213	191	171	150	131
		378	341	299	263	235	211	190	172	155	140	126	112	99	86
		504	261	227	200	-	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	427	390	353	318	286	255	225	195
		378	481	437	393	351	315	284	257	232	209	188	168	148	128
		504	390	339	299	267	239	-	-	-	-	-	-	-	-
	300	336	620	584	546	508	468	426	385	348	314	282	251	222	192
		504	503	448	396	353	317	286	259	234	211	189	169	149	129
	400	420	891	846	799	751	701	648	590	533	481	432	385	340	295
		504	834	779	724	667	608	548	496	448	404	362	324	285	247
1800	240	252	-	-	-	-	-	488	447	404	364	327	292	257	223
		378	550	501	450	401	360	325	294	266	240	215	192	169	147
	300	504	432	387	342	305	274	-	-	-	-	-	-	-	-
		336	681	641	600	558	514	467	422	382	344	309	276	243	211
		504	579	516	456	407	365	300	297	269	243	218	194	172	149
	400	420	1027	974	921	866	808	747	680	614	554	498	444	391	340
		504	960	898	835	769	700	632	571	516	466	418	373	329	286
	500	525	1259	1197	1133	1067	999	925	846	765	690	619	552	487	423
		735	1094	1006	917	826	741	669	604	546	493	442	394	348	302
