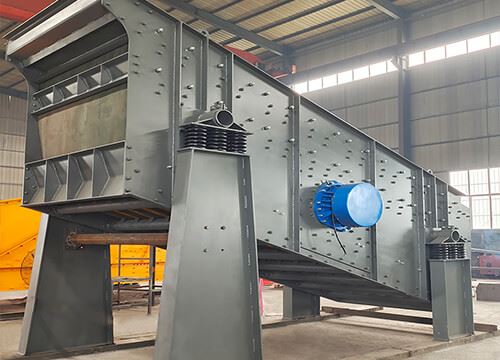

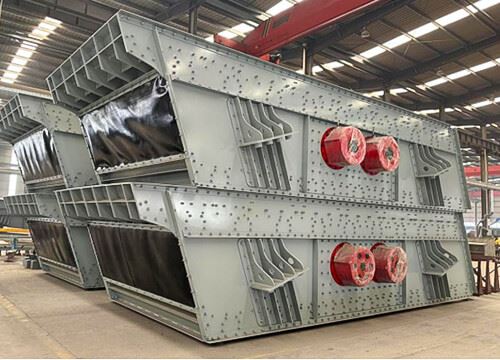

Le tamis vibrant incliné a soigneusement pris en compte sa durabilité. Les principaux composants structurels sont en acier allié de haute-qualité et les pièces clés ont été renforcées. Les plaques de tamisage sont constituées de matériaux à haute-résistance et à l'usure-résistants, avec une durée de vie qui peut être 2-3 fois plus longue que celle des matériaux ordinaires. Les roulements utilisent des produits de marque de renommée internationale pour garantir un fonctionnement stable dans des conditions de -charges élevées. Toutes les zones de soudure ont subi un traitement de soulagement des contraintes pour éviter les fissures causées par les vibrations. La surface est traitée avec de multiples procédés anticorrosion pour s'adapter à divers environnements de travail difficiles.
Principe de fonctionnement du tamis vibrant incliné
Pendant le fonctionnement du tamis vibrant incliné, le mouvement des matériaux sur le tamis peut être divisé en trois étapes : l'étape de démarrage par accélération-, l'étape de mouvement uniforme et l'étape de décélération de chute.
Au stade de départ, les matériaux obtiennent la vitesse initiale sous l'action de la force d'excitation ;
Au stade uniforme, les matériaux avancent en s'appuyant sur l'inertie ;
En phase de décélération, les matériaux tombent sous l'influence de la gravité.
La répétition de ces trois étapes permet aux matériaux de former un mouvement continu vers l'avant sur l'écran et, en même temps, d'obtenir une stratification et un criblage efficaces.

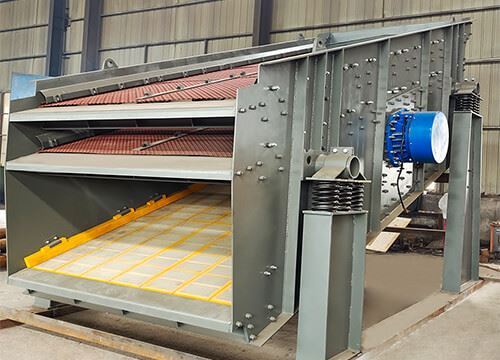

Détails du tamis vibrant incliné

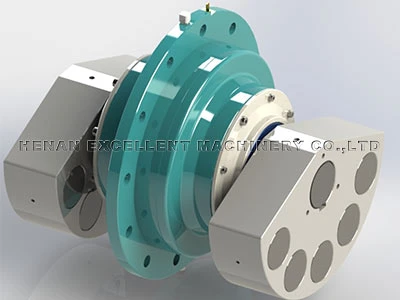

Nous adoptons l'excitateur de vibrations excentriques de type à bride lubrifiée à la graisse de la série ZYQF-développé indépendamment par nous-mêmes. Le principal avantage réside dans la possibilité d'ajuster l'amplitude de travail en continu en ajoutant ou en réduisant de manière flexible le nombre de blocs de contrepoids. Cela signifie que vous pouvez à tout moment adapter avec précision l'intensité de criblage optimale en fonction des différentes propriétés des matériaux et des exigences de production, pour atteindre une efficacité maximale.
Nous ne faisons aucun compromis sur les composants de base. Tous les roulements sont sélectionnés parmi des roulements spéciaux mécaniques à vibrations importés de l'allemand SKF/FAG pour garantir une durée de vie extrêmement longue et une excellente fiabilité dans des conditions difficiles. Cela offre la meilleure garantie pour le fonctionnement continu à haute intensité-de l'équipement, réduisant considérablement le risque de temps d'arrêt inattendus causés par des défaillances de roulements.
Pilote et Couplage
La conception combine un entraînement par moteur final avec une transmission à arbre universel intermédiaire. L'excitateur de vibrations fonctionne de manière synchrone via des courroies trapézoïdales et des courroies synchrones. Les composants de la transmission sont équipés de capots de protection complets, qui garantissent non seulement la sécurité de fonctionnement, mais prolongent également la durée de vie et répondent aux exigences de régulation de vitesse des différentes conditions de travail.

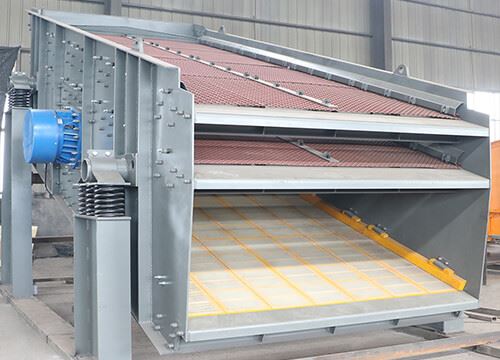

Plaque latérale
Il est constitué d'une plaque de conteneur Q245R à faible-alliage à haute résistance-, qui est découpée avec précision au laser et formée en une seule étape. La précision de fabrication atteint ±0,03 mm. La plaque latérale est reliée par des rivets à haute résistance-pour renforcer les composants, évitant complètement la déformation causée par les contraintes de soudage, garantissant ainsi la stabilité et la fiabilité de l'équipement pendant-un fonctionnement à long terme.

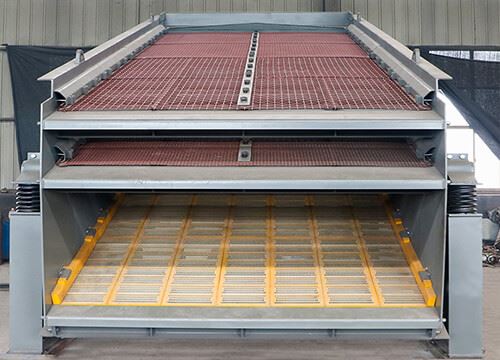

Plaque d'écran
Selon les différentes exigences de criblage, le tamis vibrant peut choisir un tamis tissé, une plaque de tamis en polyuréthane, une plaque de tamis à grille, etc. Les plaques de tamis sont non seulement à haute efficacité de criblage, ont une longue durée de vie, mais sont également faciles à assembler et à démonter, ce qui réduit considérablement le temps de remplacement.
Cadre d'écran
Le cadre de l'écran est réalisé en rivetant des sections et des plaques d'acier de haute qualité-. Les pièces de connexion clés sont sécurisées avec des boulons à haute résistance-. L'erreur de planéité du support de surface de l'écran est inférieure ou égale à 1 mm/m². L'ensemble de la structure subit un traitement de grenaillage pour atteindre un niveau de propreté de Sa2,5, puis est recouvert d'une couche protectrice résistante à l'usure.-. Cela garantit une solution structurelle au problème du desserrage des boulons.
Faisceau
La traverse est constituée d'un tube en acier allié sans soudure de haute-qualité, et la bride est entièrement soudée et-soulagée des contraintes. Des plaques d'acier résistantes à l'usure NM500-sont ajoutées aux zones de contrainte clés. L'ensemble de la structure subit un recuit et un usinage de précision pour garantir une haute précision et une haute résistance, améliorant considérablement la résistance à l'usure et la durée de vie.
Printemps
Le ressort spiral est fabriqué en matériau 60Si2Mn et subit un processus spécial de phosphatation et de revêtement en poudre, ce qui lui confère d'excellentes performances d'amortissement des vibrations et une excellente stabilité. Le ressort a une durée de vie de plus de 10 000 heures et est équipé d'une oreille de levage dédiée en haut pour un remplacement et un entretien faciles et rapides.

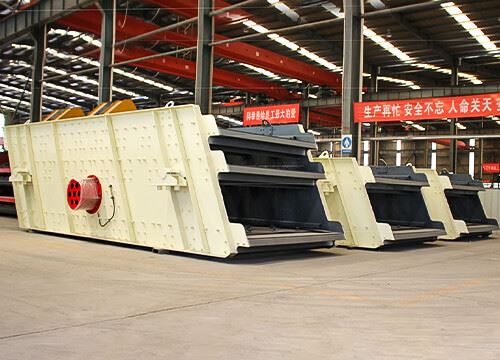

Caractéristiques du crible vibrant incliné

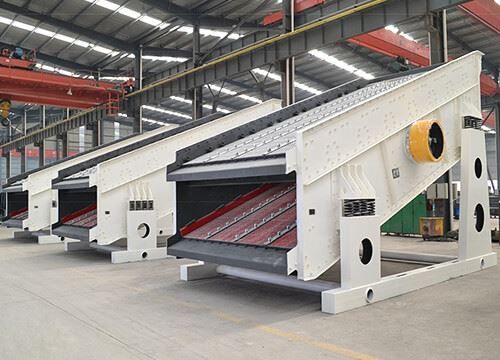

01/ L'angle de la surface de l'écran peut être ajusté
L'angle de la surface de l'écran peut être ajusté librement dans une plage de 15 degrés - 20 degrés. Il peut optimiser les paramètres de fonctionnement en fonction des caractéristiques de différents matériaux (tels que le calcaire humide et collant, le charbon sec) et des exigences en matière de granulométrie de criblage, garantissant un effet de criblage idéal dans divers scénarios et offrant une plus grande adaptabilité.
02/ Faible bruit
Le tamis vibrant incliné a optimisé la structure vibrante lors de sa conception, réduisant ainsi les collisions et les frottements entre les composants. Il peut également être équipé de dispositifs de réduction du bruit. Pendant le fonctionnement, son niveau sonore est bien inférieur à celui des équipements de criblage traditionnels, améliorant efficacement l'environnement de production dans l'atelier et protégeant la santé auditive des opérateurs, conformément aux exigences de production en matière de protection de l'environnement.
03/ Maille d'écran personnalisée
Selon les besoins de production spécifiques de l'entreprise, différentes-surfaces de tamis de tailles, différents matériaux de treillis de tamis (tels que le treillis de tamis en acier-résistant à l'usure, le treillis de tamis en polyuréthane) et les paramètres de vibration adaptés aux matériaux spéciaux peuvent être personnalisés. Cela fournit des solutions de contrôle personnalisées pour l'entreprise, correspondant aux scénarios de production réels.
04/ Démarrage fluide
L'équipement est équipé d'un-dispositif de démarrage progressif. Lors du démarrage, le courant augmente régulièrement sans générer de courant soudain important. Cela minimise l'impact sur le réseau électrique de l'usine et empêche le démarrage de l'équipement d'affecter le fonctionnement normal des autres équipements de production, garantissant ainsi la stabilité de l'alimentation électrique de l'ensemble de la ligne de production.
05/ Moins de perte matérielle
L'effet de filtrage précis peut réduire la situation dans laquelle des matériaux qualifiés sont déchargés avec des impuretés. Dans le même temps, la vitesse de déplacement uniforme des matériaux évite les pertes de matériaux causées par les collisions et les frottements pendant le transport, améliorant ainsi efficacement le taux d'utilisation des matières premières et réduisant indirectement le coût d'approvisionnement en matières premières de l'entreprise.
06/ Retour sur investissement élevé
Le coût d'achat initial du tamis vibrant incliné est raisonnable et présente les avantages d'une faible consommation d'énergie, de faibles coûts de maintenance, d'une longue durée de vie et d'une efficacité de traitement élevée, ce qui peut aider les entreprises à récupérer rapidement le coût d'investissement. Dans le même temps, l'équipement convient à plusieurs secteurs et scénarios et peut créer des revenus stables pour l'entreprise pendant une longue période. Le rapport coût/performance est de loin supérieur à celui d’un équipement de criblage ordinaire.
Soumettez vos exigences et discutez avec l’un de nos ingénieurs techniques de votre projet.
Contactez-nous pour le meilleur prix
Performances du crible vibrant incliné
L'écart de fréquence du tamis vibrant ne dépasse pas la valeur spécifiée de 2,5 %.
La différence d'amplitude du point de symétrie de la boîte d'écran des deux côtés ne dépasse pas 0,5 mm, l'oscillation transversale ne dépasse pas 1 mm.
L'erreur relative de l'angle de direction de vibration de deux points symétriques ne doit pas dépasser 1 degré.
L'erreur de hauteur de compression statique du ressort de deux points symétriques après l'assemblage ne dépasse pas 3 mm.
L'augmentation de la température des roulements ne doit pas dépasser 40 degrés, la température la plus élevée ne doit pas dépasser 75 degrés.
Dans un rayon d'un mètre autour de l'équipement, le bruit à vide-ne doit pas dépasser 75 dB(A).
Paquet et livraison de tamis vibrant incliné
Nous nous concentrons sur la production et l'innovation d'équipements d'alimentation, de concassage, de criblage et de transport pour les mines à ciel ouvert, et nous servons le marché étranger avec des produits de qualité fiables et un système de service parfait. Jusqu'à présent, nos produits ont été exportés vers plus de 50 pays et régions, dont la Russie, l'Australie, l'Indonésie, le Vietnam, la Colombie, la Thaïlande, la Turquie, le Pakistan, la Guinée, l'Égypte, le Chili, les États-Unis, le Brésil, la Malaisie, l'Inde, l'Afrique du Sud, l'Espagne, la Bulgarie, la France, etc.

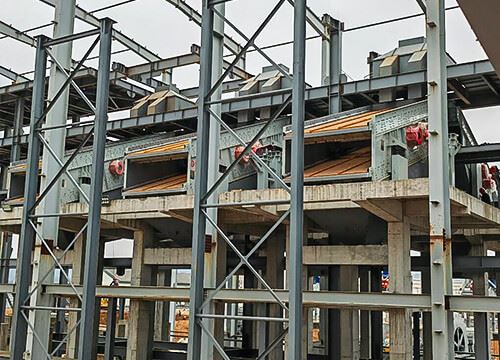

Cas d'écran vibrant incliné
Le tamis vibrant incliné pour agrégats est largement utilisé dans la séparation de la pierre de quartz, des galets de rivière, de la calcite, de la dolomite, du granit, du basalte, du calcaire, de la diabase, de l'or, de l'étain, du titane, de l'hématite, du minerai de fer, du charbon et d'autres minéraux, etc.
Installations de fabrication
Un produit mécanique de haute qualité doit disposer d’un excellent équipement d’outillage. Afin de garantir son exactitude et de répondre aux besoins des grosses commandes. Henan Excellent Machinery Co., Ltd possède 140 ensembles d'équipements professionnels, dont un centre d'usinage à portique à cinq-axes-, un centre d'usinage d'alésage et de fraisage CNC, un centre d'usinage vertical, un centre d'usinage CNC vertical, un centre d'usinage à portique, une machine de découpe laser, une machine de découpe de tuyaux laser, un poste de travail pour robot de soudage, un tour allongé, un centre d'usinage horizontal CNC, etc. Traitement thermique de grande surface.
Contrôle de qualité strict
À l'heure actuelle, EXCT a entièrement passé la certification du système qualité international ISO9001-2008, le système qualité complet garantit que le développement et la conception du produit, la production, l'approvisionnement et la fourniture jusqu'au processus de vente et de service ont été contrôlés efficacement.
EXCT dispose d'une équipe d'inspection rigoureuse et compétente pour assurer le succès du contrôle qualité des produits. Le service d'inspection de la qualité dispose d'un processus de test strict qui traverse les étapes d'approvisionnement en matières premières, de production et d'installation pour garantir que chaque pièce d'équipement livrée aux clients est qualifiée.
Soumettez vos exigences et discutez avec l’un de nos ingénieurs techniques de votre projet.
Obtenez gratuitement la solution produit et le devis les plus adaptés !!!
Spécifications techniques générales
Les tamis vibrants inclinés EXCT sont personnalisés pour chaque matériau d'application afin de fournir la meilleure configuration et de répondre à toutes vos exigences. Pour plus de configurations, veuillez contacter nos ingénieurs techniques.
|
Modèle |
Calques |
Zone |
Angle |
Taille du maillage (mm) |
Taille maximale du flux (mm) |
Capacité |
Fréquence (tr/min) |
Pouvoir |
Dimension globale (mm) |
|
YA1236 |
1 |
4.3 |
20 |
6-50 |
Inférieur ou égal à 200 |
75-245 |
845 |
11 |
3757*2364*2456 |
|
2YA1236 |
2 |
4.3 |
20 |
6-50 |
Inférieur ou égal à 200 |
75-245 |
845 |
11 |
3757*2364*2456 |
|
YA1530 |
1 |
4.5 |
20 |
6-50 |
Inférieur ou égal à 200 |
80-255 |
845 |
11 |
3184*2670*2280 |
|
YA1536 |
1 |
5.4 |
20 |
6-50 |
Inférieur ou égal à 200 |
95-310 |
845 |
11 |
3757*2670*2419 |
|
2YA1536 |
2 |
5.4 |
20 |
6-50 |
Inférieur ou égal à 200 |
95-310 |
845 |
15 |
3757*2715*2419 |
|
YAH1536 |
1 |
5.4 |
20 |
6-50 |
Inférieur ou égal à 400 |
240-660 |
755 |
11 |
3757*2670*2437 |
|
2YAH1536 |
2 |
5.4 |
20 |
6-150 |
Inférieur ou égal à 400 |
240-660 |
755 |
15 |
3757*2715*2437 |
|
YA1542 |
1 |
6.3 |
20 |
6-50 |
Inférieur ou égal à 200 |
110-360 |
845 |
11 |
4331*2670*2655 |
|
2YA1542 |
2 |
6.3 |
20 |
6-50 |
Inférieur ou égal à 200 |
110-360 |
845 |
15 |
4331*2715*2675 |
|
YA1548 |
1 |
7.2 |
20 |
6-50 |
Inférieur ou égal à 200 |
125-410 |
845 |
15 |
4904*2715*2854 |
|
2YA1548 |
2 |
7.2 |
20 |
6-50 |
Inférieur ou égal à 200 |
125-410 |
845 |
15 |
4904*2715*2861 |
|
YAH1548 |
1 |
7.2 |
20 |
6-150 |
Inférieur ou égal à 400 |
320-780 |
755 |
15 |
4904*2715*2943 |
|
2YAH1548 |
2 |
7.2 |
20 |
30-150 |
Inférieur ou égal à 400 |
320-780 |
755 |
15 |
4904*2715*2943 |
|
YA1836 |
1 |
6.5 |
20 |
6-50 |
Inférieur ou égal à 200 |
115-370 |
845 |
11 |
3757*2975*2419 |
|
2YA1836 |
2 |
6.5 |
20 |
6-50 |
Inférieur ou égal à 200 |
115-370 |
845 |
15 |
3757*2975*2419 |
|
YAH1836 |
1 |
6.5 |
20 |
6-50 |
Inférieur ou égal à 400 |
290-800 |
755 |
11 |
3757*2975*2437 |
|
2YAH1836 |
2 |
6.5 |
20 |
30-150 |
Inférieur ou égal à 400 |
290-800 |
755 |
15 |
3757*3020*2437 |
|
YA1842 |
1 |
7.6 |
20 |
6-50 |
Inférieur ou égal à 200 |
135-430 |
845 |
15 |
4331*3020*2675 |
|
2YA1842 |
2 |
7.6 |
20 |
6-50 |
Inférieur ou égal à 200 |
135-430 |
845 |
15 |
4331*3020*2675 |
|
YAH1842 |
1 |
7.6 |
20 |
6-50 |
Inférieur ou égal à 400 |
340-900 |
755 |
15 |
4331*3020*2700 |
|
2YAH1842 |
2 |
7.6 |
20 |
6-150 |
Inférieur ou égal à 400 |
340-900 |
755 |
15 |
4331*3020*2700 |
|
YA1848 |
1 |
8.6 |
20 |
6-50 |
Inférieur ou égal à 200 |
150-490 |
845 |
15 |
4904*3020*2861 |
|
2YA1848 |
2 |
8.6 |
20 |
6-50 |
Inférieur ou égal à 200 |
150-490 |
845 |
15 |
4904*3020*2861 |
|
YAH1848 |
1 |
8.6 |
20 |
30-150 |
Inférieur ou égal à 200 |
385-1000 |
755 |
15 |
4904*3020*2943 |
|
2YAH1848 |
2 |
8.6 |
20 |
6-150 |
Inférieur ou égal à 400 |
385-1000 |
755 |
15 |
4904*3020*2943 |
|
YA2148 |
1 |
10 |
20 |
6-50 |
Inférieur ou égal à 200 |
175-570 |
748 |
18.5 |
4945*3423*3515 |
|
2YA2148 |
2 |
10 |
20 |
6-50 |
Inférieur ou égal à 200 |
175-570 |
748 |
22 |
4945*3463*3515 |
|
YAH2148 |
1 |
10 |
20 |
30-150 |
Inférieur ou égal à 400 |
445-1200 |
708 |
18.5 |
4945*3423*3501 |
|
2YAH2148 |
2 |
10 |
20 |
6-150 |
Inférieur ou égal à 400 |
445-1200 |
708 |
22 |
6092*3463*3501 |
|
YA2160 |
1 |
12.6 |
20 |
6-50 |
Inférieur ou égal à 200 |
220-715 |
748 |
18.5 |
6092*3423*3674 |
|
2YA2160 |
2 |
12.6 |
20 |
6-50 |
Inférieur ou égal à 200 |
220-715 |
748 |
22 |
6092*3463*3674 |
|
YAH2160 |
1 |
12.6 |
20 |
30-150 |
Inférieur ou égal à 400 |
565-1400 |
708 |
30 |
6116*3619*3849 |
|
2YAH2160 |
2 |
12.6 |
20 |
6-150 |
Inférieur ou égal à 400 |
565-1400 |
708 |
30 |
6116*3619*3849 |
|
YA2448 |
1 |
11.5 |
20 |
6-50 |
Inférieur ou égal à 200 |
200-650 |
748 |
18.5 |
4945*3728*3473 |
|
YAH2448 |
1 |
11.5 |
20 |
30-150 |
Inférieur ou égal à 400 |
515-1300 |
708 |
30 |
4970*3925*3638 |
|
2YAH2448 |
2 |
11.5 |
20 |
30-150 |
Inférieur ou égal à 400 |
515-1300 |
708 |
30 |
4970*3925*3638 |
|
YA2460 |
1 |
14.4 |
20 |
6-50 |
Inférieur ou égal à 200 |
250-810 |
748 |
30 |
6091*3925*3850 |
|
2YA2460 |
2 |
14.4 |
20 |
6-50 |
Inférieur ou égal à 200 |
250-810 |
748 |
30 |
6091*3925*3850 |
|
YAH2460 |
1 |
14.4 |
20 |
30-150 |
Inférieur ou égal à 400 |
645-1500 |
708 |
30 |
6091*3925*3846 |
|
2YAH2460 |
2 |
14.4 |
20 |
30-150 |
Inférieur ou égal à 400 |
645-1500 |
708 |
30 |
6091*3925*3846 |
Instructions de sélection
1.Matériel à examiner : ______(Nous apprécierions si vous pouviez nous fournir la photo sur -site du matériel)
2. Capacité de manutention : ______t/h
3. Densité en vrac : ______t/m3
4.Max. taille des granules du matériau d'alimentation : ______mm
5. Numéro de couche : ______
6. Taille des mailles de chaque couche : ______mm
7.Pourcentage de distribution de particules :______
veuillez vérifier l'exemple suivant pour vous aider à le comprendre :
Si le numéro de couche est deux, le maillage de chaque couche est de 8 mm et 3 mm, alors vous obtiendrez 3 types de produits : X, Y et Z. X Supérieur ou égal à 8 mm ; 3 mm Inférieur ou égal à Y < 8 mm ; Z<3mm.
Nous souhaitons confirmer les informations suivantes :
a.Le pourcentage de X dans l'ensemble du matériau :______ % ;
b.Le pourcentage de Y dans l'ensemble du matériau :______ % ;
c.Le pourcentage de Z dans l'ensemble du matériau :______ % ;
8.Quel équipement est utilisé pour introduire le matériau dans le tamis vibrant incliné :______
9. Quel équipement est utilisé pour décharger le matériau du tamis vibrant incliné : ______
10. Alimentation de travail : ______V ______HZ
11.Le tamis vibrant incliné fonctionne-t-il seul ou avec d'autres équipements pour former un système ? Si vous formez un système, avez-vous une conception préliminaire ou un-esquisse dessinée à la main ? Si c'est le cas, veuillez l'envoyer à notre ingénieur pour référence.
12.Quantité requise :______
Service de crible vibrant incliné
Rapport de faisabilité du projet
Conception et planification du site
Sélection et proposition de modèle
Calcul de sélection de modèle
Modélisation et dessins 3D
Conception civile
Installation et mise en service
Diagnostic à distance
Service de formation
Calendrier d'entretien
