Le convoyeur à vis sans arbre est une sorte de convoyeur à vis, classé selon l'axe de la vis (le convoyeur à vis peut être divisé en convoyeur à vis sans arbre et convoyeur à vis sans arbre), et nous pouvons voir d'après la classification du convoyeur à vis sans arbre qu'il n'y a pas d'axe de vis du convoyeur, est principalement utilisé pour traiter la viscosité du matériau et du matériau.
Le convoyeur à vis sans arbre est principalement composé d'un dispositif d'entraînement, d'un ensemble de tête, d'un boîtier, d'une vis sans arbre, d'une plaque de revêtement de rainure, d'un port d'alimentation, d'un port de décharge, d'un couvercle de machine (si nécessaire), d'une base, etc.
Les convoyeurs à vis sans arbre sont utilisés pour transporter des matériaux en vrac déchargés des centrifugeuses, des filtres-presses ou des mélangeurs. La conception sans arbre central élimine l'accumulation et le blocage de matériaux visqueux, facilitant ainsi le transport de matériaux difficiles à transporter tels que les matières à forte teneur en eau, les pâtes et les rubans.
Fonctionnalité:
1. Le système de fonctionnement du convoyeur est un fonctionnement continu 24 heures sur 24, mais également un fonctionnement synchrone avec le déshydrateur.
2. Seules l'entrée et la sortie sont ouvertes, le reste est couvert et fermé, le matériau ne débordera pas et la pollution de l'air est faible.
3. La coque est équipée d'un revêtement résistant à l'usure-pour garantir que la coque et la vis ne produiront pas de friction dans aucun état de fonctionnement. La plaque de recouvrement supérieure est conçue comme un type mobile, ce qui facilite le nettoyage et l'entretien de la vis.
4. Chaque convoyeur avant de quitter l'usine pour une opération complète d'assemblage et de débogage, ainsi qu'un test de charge. Assurer la qualité des produits.
5. Concentrez-vous sur la production de convoyeurs à vis, de lames de vis, d'accessoires de convoyeur, de toutes sortes de moules et de traitements mécaniques. Le produit a une longue durée de service, une surface lisse, une faible résistance, une bonne précision et une efficacité de production élevée.
6. La torsion du convoyeur à vis sans arbre peut atteindre 4 000 N/m, le débit est 1,5 fois supérieur à celui de l'arbre.
7. Le couvercle à fente avec joint approprié permet un fonctionnement sans goût et forme une barrière pour empêcher tout milieu atmosphérique de pénétrer dans le système. Il peut garantir la santé environnementale et les matériaux ne sont pas pollués, aucune fuite d'odeur, pour garantir la santé de l'environnement de transport.
Détails:
Détail du convoyeur à vis de type U :
Détail du convoyeur à vis de type tuyau :

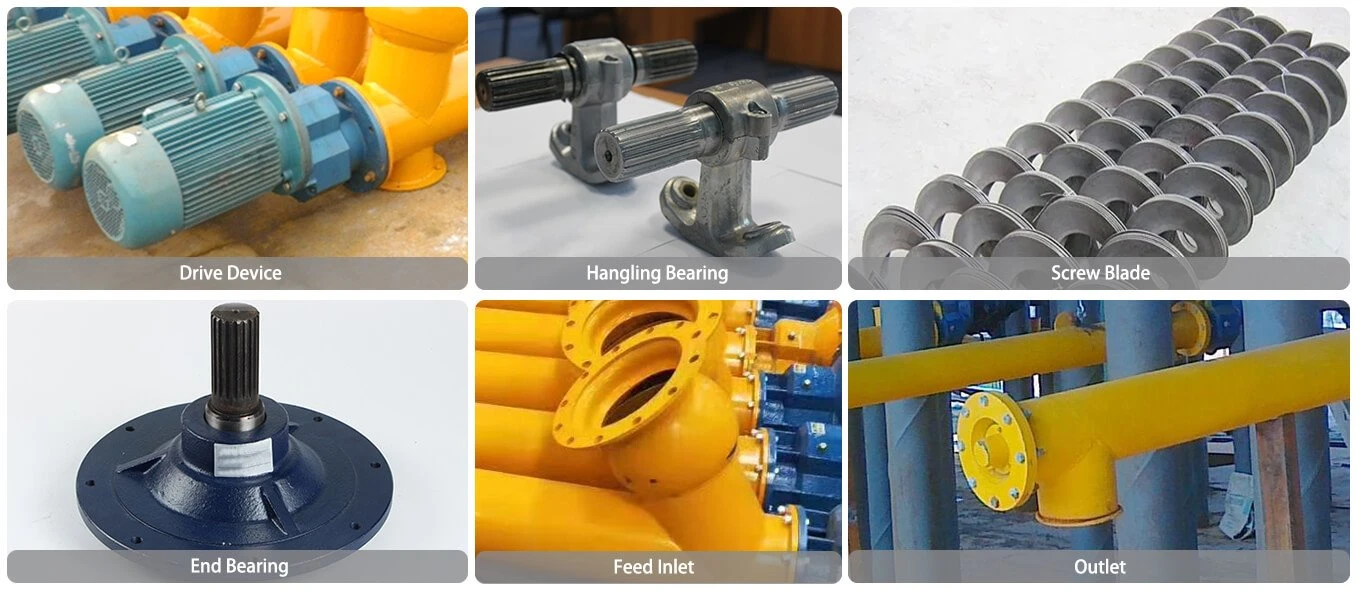

Le convoyeur à vis sans arbre est principalement composé d'une lame en spirale, d'un dispositif d'entraînement, d'une rainure de transport de type U-, d'un revêtement, d'un boîtier de roulement, d'une plaque de recouvrement,
Entrée et sortie, support et autres composants.
1) Lames en spirale
Il est fabriqué en acier spécial avec un procédé spécial, avec une résistance et une rigidité suffisantes, une largeur de lame
80mm, son épaisseur est de 20mm, la périphérie de l'usine de découpe, adaptée au transport des boues et aux collants
Le sexe ou le matériau à fibres longues peuvent éviter ce type d’accumulation de matériau et de problème d’enroulement.
2) Boîte de roulement
Il est fabriqué en fonte d'acier 35 #, par traitement de trempe, puis par tout le traitement, contrôle strict de chacun
Dimensions des blocs et exigences de concentricité. Il existe deux jeux de roulements à billes centripètes et de butées à billes unidirectionnelles. Selon le sens de transport,
Déterminer la position d'installation des centribaux et des butées pour assurer la concentricité et l'absence de mouvement en série de l'hélice lors du travail
Aimez et réglez la buse à pression.
3) Dispositif d'entraînement
Le dispositif d'entraînement du convoyeur à vis sans arbre adopte une structure de réducteur montée sur arbre, c'est-à-dire un réducteur à engrenages hélicoïdaux à arbre parallèle
Machine, elle présente les avantages d'une efficacité de transmission élevée, d'un faible bruit, d'une durée de vie, d'un fonctionnement stable et fiable, adaptée à l'extérieur
Utiliser; Il est monté sur le boîtier de roulement d'extrémité du châssis, et l'arbre du réducteur est rigoureusement relié à l'hélice. Réduction de
Le roulement de la machine rapide a une bonne lubrification, sa durée de vie ne doit pas être inférieure à 100 000 heures. Conception des engrenages du réducteur
Le compteur est conforme à la norme ISO ou à une norme équivalente, coefficient de service d'au moins 1,6. L'engrenage est en acier allié, cémenté, surface des dents
Dureté non inférieure à HRC58 ~ 62.
Le moteur réducteur est un moteur à induction asynchrone monté sur bride, adapté à l'alimentation électrique 380 V, triphasé, 50 Hz, protection
Classe IP55, classe d'isolation F ; Et équipé d'une protection contre les surcharges et d'un dispositif d'alarme.
Moteur de marque SEW, réducteur pour réducteur spécial SEW.
4) Convoyage auge et revêtement
L'auge de transport est en tôle d'acier inoxydable, la section est en forme de U-, l'épaisseur est de 4,5 mm, avec suffisamment
Résistance et rigidité, le fond de la rainure du convoyeur à vis sans arbre est doté d'un anneau de revêtement semi-circulaire-résistant à l'usure-, utilisant un matériau non-métal avec des performances de résistance à l'usure élevées-
Fait de matériaux ; Afin de réduire le jeu excessif et d'améliorer l'effet de transport, le cercle de revêtement est adapté au rayon de la spirale.
La doublure intérieure est fixée par un type de plateau à vis, de sorte qu'elle puisse être réparée et remplacée à l'avenir. La plaque de revêtement-résistante à l'usure dans l'auge du convoyeur doit pouvoir
Facile à remplacer, la durée de vie devrait garantir plus de 2 ans.
5) Plaque de recouvrement et trou de drainage
Longueur du convoyeur à vis sans arbre en plus de la bouche de décharge ouverte, le reste du couvercle est scellé, en plaque d'acier inoxydable,
Il s'agit principalement d'éviter le débordement et les fuites de scories de grille et d'eau lors du transport, de réduire la volatilisation des odeurs et de protéger l'environnement.
De la santé. Au bas du convoyeur incliné est également pourvu d'un trou de drainage et le tuyau de décharge externe est connecté, ce qui facilite le nettoyage de l'équipement.
Lors du lavage des eaux usées, des rejets et des travaux lorsque les scories du réseau dans le processus de transmission des eaux usées sont filtrées à travers leur flux d'origine vers le réseau
Et bien pour éviter le phénomène d’eau dans la machine.
6) Trémie d'entrée et sortie
La trémie d'alimentation est constituée d'une plaque en acier inoxydable, disposée sur la partie supérieure du convoyeur, le numéro, la position d'installation et la règle
Le nombre, la position et la taille de l'orifice de déchargement de la grille grossière et fine correspondent respectivement. L'extrémité du convoyeur est munie d'une décharge
Il est associé au chariot à ordures et les scories de la grille sont traitées à l'étape suivante.
7) soutien
Le support du convoyeur à vis sans arbre est soudé dans un composant rigide en acier inoxydable et le support de connexion entre les pièces intérieures est connecté
Le soudage continu, le convoyeur horizontal et le support de convoyeur inclinable sont fournis avec un support en acier et fixés dans le sol en béton
Construire sur ; La hauteur du support peut être ajustée modérément et la marge de réglage est de ± 50 mm pour la hauteur de conception.
Application:
Colis et livraison :
Paramètre technique général :
Exigences en matière d'équipement :
A. Le convoyeur à vis sans arbre doit être démarré sans charge, c'est-à-dire lorsqu'il n'y a aucun matériau dans le boîtier, et peut être alimenté vers la machine à vis après le démarrage.
B, l'alimentation initiale de la machine à vis sans arbre, doit augmenter progressivement la quantité d'alimentation jusqu'à atteindre la capacité de transport nominale, l'alimentation doit être uniforme, sinon il est facile de provoquer un blocage de la livraison du matériau, une surcharge du dispositif d'entraînement, de sorte que l'ensemble de la machine soit endommagé.
C. Afin de garantir que le convoyeur à vis sans arbre n'a aucune charge pour démarrer, le convoyeur doit arrêter d'alimenter avant de s'arrêter, et le matériau dans la coque peut être complètement transporté avant de s'arrêter.
D, le matériau de transport du convoyeur à vis sans arbre ne doit pas être mélangé avec un grand matériau dur, pour éviter le blocage des vis et les dommages causés par la machine à vis.
E. Lors de l'utilisation, vérifiez fréquemment l'état de fonctionnement de chaque partie de la machine à vis et faites attention si les fixations sont desserrées. Si des pièces desserrées sont trouvées, serrez immédiatement les vis pour les rendre à nouveau solides.
Exigences d'installation de l'équipement :
A, l'installation du site d'entrée et de sortie doit rendre parallèle la surface de support de la bride d'entrée et de sortie et l'axe du corps du convoyeur à vis sans arbre ; La bride à connecter doit être bien ajustée sans jeu.
B. Une fois le convoyeur à vis sans arbre installé, vérifiez si le réducteur est entièrement lubrifié ou non, puis effectuez un test à vide - ; Après un test continu pendant plus d'une demi-heure, vérifiez l'exactitude de l'assemblage de la machine à vis. Si un problème est détecté, la machine doit être arrêtée immédiatement, puis remise en marche jusqu'à ce qu'elle soit en bon état de fonctionnement.
C. Le convoyeur à vis sans arbre doit fonctionner de manière stable et fiable, et les fixations ne doivent pas se desserrer. Réducteur sans fuite d'huile, sans bruit anormal, équipement électrique sûr et fiable.
