Élévateur à godets à courroie

L'élévateur à godets à courroie est une sorte d'équipement de levage vertical économique. il peut transporter en continu des matériaux en vrac sur une grande distance avec un large éventail d'utilisations, une longue durée de vie, un fonctionnement de grande capacité, une personnalisation, un faible encombrement et d'autres avantages. L'élévateur à godets à bande est un système de transport très commun, largement utilisé dans les industries minière, métallurgique, cimentière, céréalière, chimique, électrique et autres. Il existe deux modèles courants d’élévateurs à godets dans les installations de manutention de matériaux en vrac à travers le monde.

L'élévateur à godets peut être combiné avec d'autres équipements de transport pour former un système de manutention de matériaux en vrac selon différentes exigences techniques. L'élévateur à godets présente des caractéristiques de grande capacité de transport, de structure simple, d'entretien pratique et de pièces standard. Il est donc largement utilisé dans les industries minières, métallurgiques et charbonnières pour transporter des matériaux en vrac et des produits finis.

Fonctionnalité:

1. Le dispositif d'entraînement d'ascenseur à godets à courroie comprend le moteur, le réducteur, le coupleur hydraulique, etc., peut choisir des marques de renommée internationale en fonction des besoins du client.

2. Le boîtier de l'élévateur à godets à courroie est plié pour former une nervure de renforcement, ce qui peut améliorer la résistance du boîtier.

3. Adopte une structure de cage d'écureuil pour éviter les dommages à la courroie causés par la chute de matériaux entre la courroie et la poulie.

4. La poulie à ailes a été montée dans la section arrière pour empêcher les matériaux de se disperser sur la poulie afin de réduire la friction entre la courroie et la poulie.

5. Les composants de traction adoptent une courroie en caoutchouc spécialisée de l'élévateur à godets, qui présente une résistance à la traction élevée, une bonne flexibilité et une longue durée de vie.

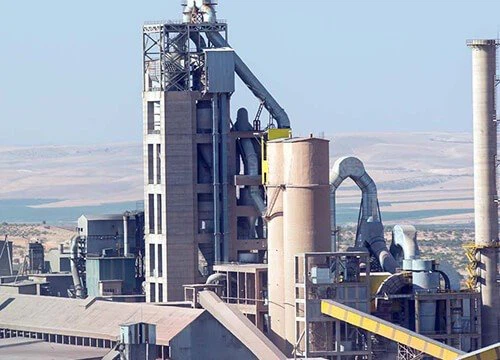

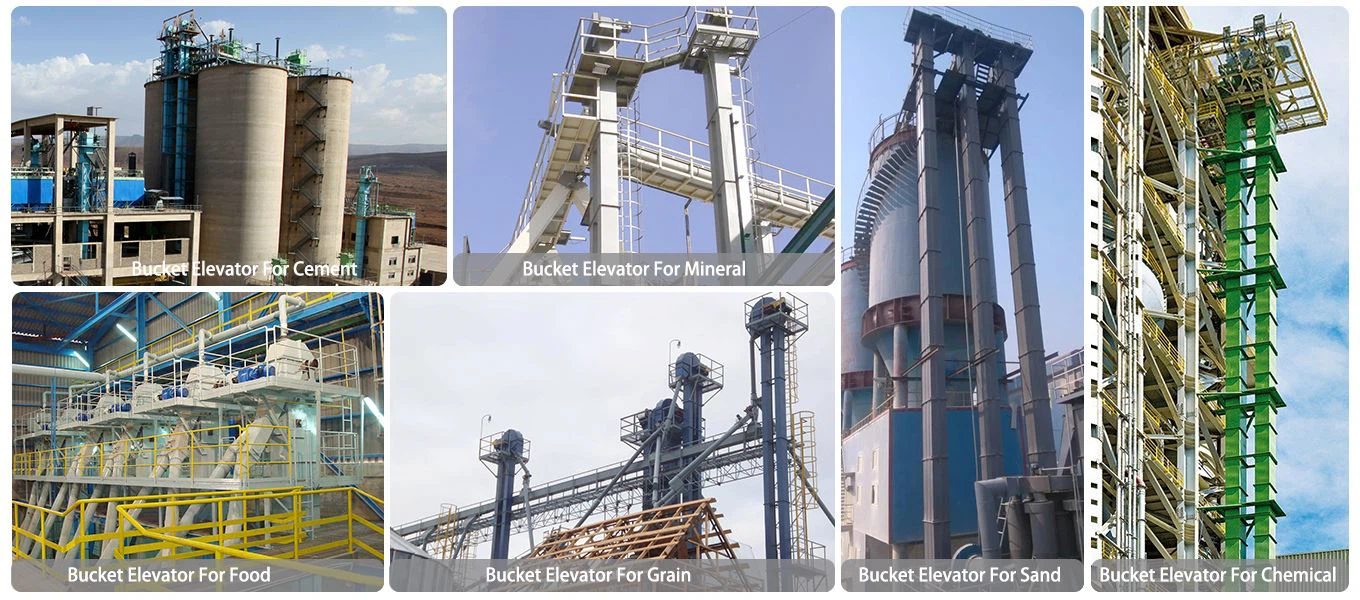

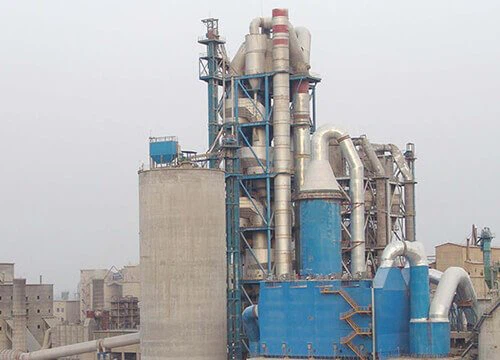

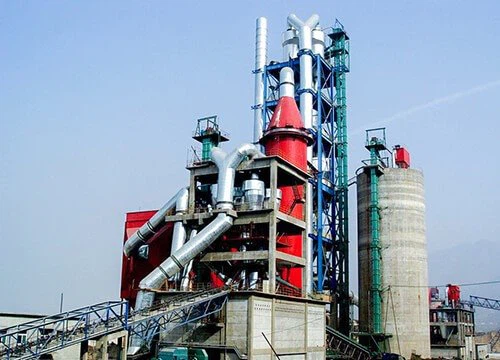

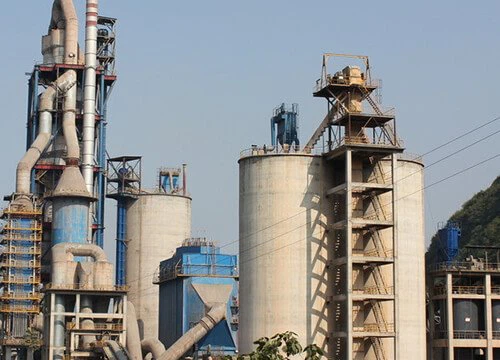

Cas :

Détails:

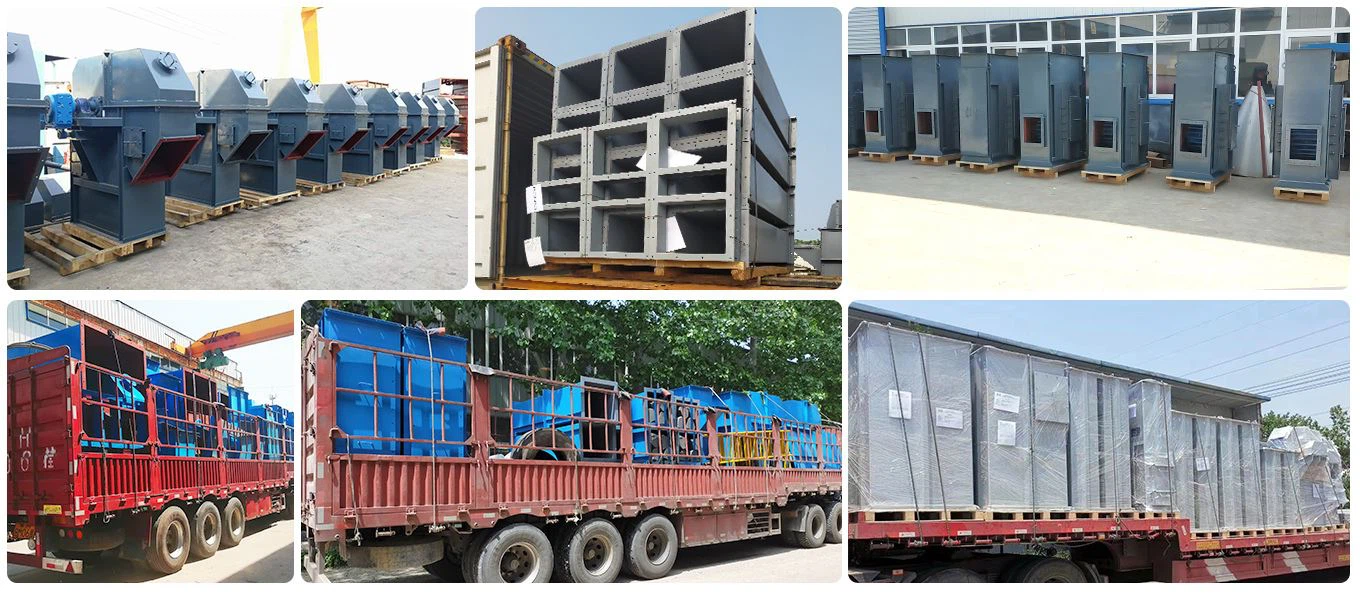

Colis et livraison :

Pourquoi nous choisir :

Processus de fabrication :

Table de soudage robotisée : Pour améliorer la précision du traitement et la résistance du soudage de la trémie, la société a introduit une table de soudage robotisée pour réaliser le soudage automatique de la trémie.

Paramètre technique général :

Élévateur à godets à courroie
Modèle		TDG250	TDG315	TDG400	TDG500	TDG630	TDG800	TMD 1000	TMD 1250	TMD 1600
Capacité (m3/h)		72	101	158	220	348	492	788	1220	1541
Seau	Volume (L)	6.5	10	16	25	40	64	102	161	255
	Pas (mm)	325	360	420	460	520	580	650	720	820
Ceinture et seau poids (kg/m)		33	33.2	42.2	62.3	78.53	106	145	155.5	223
Vitesse (m/s)		1.34	1.34	1.5	1.5	1.68	1.65	1.86	1.86	1.836
Hauteur de levage maximale (m)		80	80	80	80	80	80	80	80	80

SeauAscenseurLe boîtier de tête de pignon divisé est équipé de deux pignons ou rouleaux d'entraînement, soutenus par le siège de roulement du boîtier. Une extrémité de l'arbre de pignon du godetAscenseurest relié au réducteur et au moteur par un accouplement élastique. Les pignons de nez et les arbres sont généralement assemblés en usine en tant que composants et transportés vers le site d'installation. Le moteur et le réducteur sont entraînés par la courroie triangulaire. Le pignon fendu du godetAscenseurest équipé d'une structure de contrôle à l'intérieur de la poulie à courroie triangulaire du réducteur. Lorsque la courroie est en marche, elle s'arrête soudainement pour une raison quelconque et la structure de contrôle peut arrêter la marche arrière du palan.
