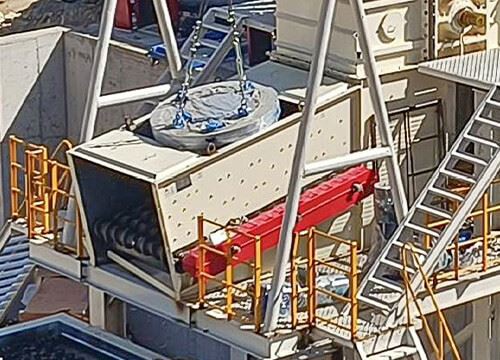

![[[smallImgAlt]]](/uploads/16873/page/wobbler-feeder4802b.jpg)
Le Wobbler Feeder est un équipement de criblage haute-performance conçu pour fournir une séparation fiable et un transport fluide des matériaux.
Il est composé de plusieurs arbres rotatifs équipés de disques ou de rouleaux-robustes, qui créent une grande zone de criblage actif pour gérer les matériaux en vrac de manière efficace et continue. Cette configuration garantit une classification précise et un débit stable sur une large gamme d'applications.
Également connu sous le nom de Wobble Feeder ou Disc Screen, le Wobbler Feeder démontre une forte adaptabilité aux matériaux humides, collants ou irréguliers.
Comparé aux cribles vibrants conventionnels, il minimise le risque de colmatage et d'aveuglement, maintenant ainsi l'efficacité, une alimentation constante et des résultats de criblage supérieurs même dans des conditions de travail exigeantes.
En raison de sa conception robuste et de ses performances exceptionnelles, nos alimentateurs Wobbler sont largement utilisés dans les industries de préparation du charbon, d'exploitation minière, de ciment, de métallurgie et de chimie.
Grâce à leur longue durée de vie, leurs temps d'arrêt réduits et leurs faibles besoins de maintenance, ils offrent une excellente fiabilité opérationnelle et des avantages économiques aux clients.
Comment fonctionne le chargeur Wobbler ?
La zone de criblage se compose de nombreux arbres de rouleaux disposés en parallèle, l'arbre de criblage est équipé d'un certain nombre de disques de criblage décalés, les arbres de rouleaux tournent dans la même direction pour réaliser l'alimentation et le criblage des matériaux.
La surface du tamis du Wobbler Feeder est composée de plusieurs arbres de tamis disposés en parallèle, équipés de disques de tamis en forme, et les arbres de tamis sont entraînés par le dispositif d'entraînement pour tourner dans la même direction à la même vitesse, formant une surface de tamis roulant.
Lorsque le matériau s'écoule sur la surface du tamis, il peut former un flux de matériau d'égale épaisseur et avec une certaine accélération.
L'espace entre l'arbre du tamis et le disque du tamis forme le trou du tamis, le matériau situé en dessous du trou du tamis est soumis à sa propre gravité et à la force de rotation de l'arbre du tamis, et devient le matériau sous le tamis à travers les trous du tamis. Le matériau plus grand que les trous du tamis continue à pénétrer le long de la surface du tamis sous l'action du disque rotatif du tamis, devenant ainsi le matériau sur le tamis et permettant finalement d'obtenir la classification du matériau.
Composants de base du chargeur Wobbler
Notre société dispose de travailleurs techniques qualifiés et d'un système de gestion de la qualité parfait, pour garantir la haute qualité des composants de base du Wobbler Feeder, afin de garantir le fonctionnement haute-performance du produit.
Ensemble d'arbre de tamis
350x350L'ensemble arbre de tamis est composé d'un moteur + réducteur, d'un arbre de tamis, d'un disque de tamis, d'une clé plate, d'un écrou de blocage, d'un accouplement, d'un siège de roulement et d'accessoires de siège de roulement. Le moteur d'entraînement est relié au réducteur et à l'arbre du tamis via l'accouplement.
La conception de l'arbre du tamis est raisonnable et sûre, ce qui peut efficacement éviter le phénomène de flexion et de rupture de l'arbre du rouleau.
Lorsqu'un groupe d'arbres de criblage tombe en panne, le matériau peut continuer à avancer sous la poussée de l'arbre de criblage précédent et le criblage peut fonctionner comme d'habitude. Le siège de roulement de l'arbre du tamis est installé à l'extérieur de la plaque latérale du boîtier du tamis pour un démontage facile.
Disque d'écran
Wobbler Feeder est moulé en acier allié au chrome-manganèse-résistant à l'usure, qui a une bonne résistance à l'usure et peut faire face à l'impact et à l'usure de gros matériaux sans aucune déformation ni fracture.
Wobbler Feeder est conçu comme un disque de tamis parabolique et est arrondi pour éliminer les angles vifs, de sorte que la résistance à la rotation du tamis soit minimisée.
La forme parabolique du disque de criblage peut maximiser la capacité de perturbation du chargeur Wobbler sur le flux de matériaux et améliorer le taux de criblage.
Mangeoire WobblerDétails
Périphérique d'entraînement
Il adopte un mode de transmission combiné à un seul-moteur à axe unique-ou à une chaîne multi-axes, une configuration de puissance raisonnable et une structure de surface d'écran pour répartir uniformément la charge matérielle dans l'écran et assurer un fonctionnement fluide.
La structure de conception du dispositif d'entraînement est simple, facile à installer et à démonter, et l'arbre de tamis connecté n'est pas déplacé lors du démontage.
Le dispositif d'entraînement est de taille compacte, léger, longue durée de vie et faible coût de maintenance.
Disque d'écran
Disque Wobbler Feeder avec disposition décalée, conception plus raisonnable. Le disque Wobbler Feeder a une bonne résistance aux chocs et n’apparaîtra aucun phénomène de déformation ou de fracture.
Le disque d'alimentation Wobbler a une bonne résistance à l'usure et une longue durée de vie. Le disque de criblage de forme parabolique a une conception raisonnable et une précision d'assemblage élevée, ce qui peut améliorer la précision du criblage.
Boîte d'écran
Le corps principal du Wobbler Feeder est soudé avec de l'acier de construction à faible-alliage à haute résistance-. Tous les ensembles d'arbres de criblage sont fixés au corps de la machine par des boulons de connexion. Des plaques de revêtement résistantes à l'usure-sont installées sur le côté du corps de la machine pour éviter tout contact direct entre les matériaux et la boîte, prolongeant ainsi considérablement la durée de vie de l'équipement. Et la plaque de revêtement -résistante à l'usure et le boîtier de tamis sont reliés par des boulons, faciles à remplacer.
Boîtier de protection
Le boîtier de protection du Wobbler Feeder est soudé avec une plaque d'acier allié résistant à l'usure NM500-, pulvérisé avec une peinture anti-rouille et anti-corrosion, et relié à la trémie et au boîtier de sortie à l'avant et à l'arrière.
L'étanchéité globale de la boîte grillagée peut prévenir efficacement la pollution par la poussière, réduire l'impact sur l'environnement et répondre aux exigences de la construction écologique.
Le boîtier de protection est pourvu d'une fenêtre d'observation pour faciliter l'observation du fonctionnement de la machine.
-Plaque de revêtement résistante à l'usure
La plaque de revêtement -résistante à l'usure est fabriquée en alliage et l'ensemble du processus de production adopte le soudage, le traitement thermique, l'usinage et d'autres productions en chaîne d'assemblage, qui ont une longue durée de vie et une forte résistance à l'usure, ténacité et résistance aux chocs.
L'intérieur du boîtier de tamisage et la surface de contact entre la rainure de guidage et le matériau sont pourvus de plaques de revêtement -résistantes à l'usure, qui peuvent protéger le boîtier de tamisage et augmenter la durée de vie de la rainure de guidage. La plaque de revêtement est fixée avec la plaque mère par des boulons et le remplacement est pratique.
Appareil-autonettoyant
Le dispositif autonettoyant-de l'arbre du tamis est en acier-résistant à l'usure et est équipé d'un bord tranchant incliné vers la partie inférieure de l'arbre du tamis. Certains débris fibreux et matériaux collants attachés à l'écran seront automatiquement nettoyés par le dispositif de nettoyage pour résoudre le blocage de la surface de l'écran.
Mangeoire WobblerCaractéristiques
01/ Présélection-efficace
Le Wobbler Feeder élimine les matériaux sous-dimensionnés et fins avant qu'ils n'entrent dans le concasseur, réduisant ainsi efficacement l'usure du concasseur et améliorant l'efficacité en aval.
02/ Excellente adaptabilité
Ils conviennent à une grande variété de matériaux, y compris les aliments humides, collants et à haute -humidité, pour lesquels les tamis vibrants ne parviennent souvent pas à fonctionner.
03/ Structure robuste
La machine est conçue avec des arbres renforcés, des-roulements robustes et des disques résistants à l'abrasion-pour résister à un fonctionnement intensif et continu.
04/ Action autonettoyante-
Chaque puits est équipé de dispositifs de nettoyage qui maintiennent les disques exempts de toute accumulation-, garantissant ainsi une précision de criblage constante et un débit fiable.
05/ -Fonctionnement respectueux de l'environnement
Le boîtier entièrement fermé minimise les émissions de poussière et le bruit, créant ainsi un lieu de travail sûr, propre et respectueux de l'environnement.
06/ Faible coût d'exploitation
Avec une longue durée de vie, des temps d'arrêt réduits et un fonctionnement efficace, le Wobbler Feeder constitue une solution rentable-pour les besoins de criblage intensifs-.
Soumettez vos exigences et discutez avec l’un de nos ingénieurs techniques de votre projet.
Contactez-nous pour le meilleur prix
Mangeoire WobblerTélécharger la brochure
Pourquoi choisir le chargeur Wobbler ?
Les écrans conventionnels Wobbler Feeder VS présentent les avantages suivants.
Les cribles Wobbler Feeder surclassent nettement les cribles conventionnels, en particulier dans le cas de matériaux en vrac difficiles à cribler, humides et collants. L'alimentation et le criblage sont nettement surclassés par rapport aux cribles conventionnels, qui présentent souvent une cuisson et un collage avec ces matériaux.
Les Wobbler Feeder fonctionnent avec une faible consommation d'énergie et des exigences de profil bas, et sans vibrations, bruit ou contraintes transmises, ce qui les rend idéaux pour les applications stationnaires et portables.
Comparé au tamis traditionnel qui utilise la vibration pour séparer les matériaux, le Wobbler Feeder ne vibre pas, l'équipement est relativement solide, ne nécessite pas d'entretien ni de révision fréquents et la durée de vie globale de l'équipement est plus longue.
Les Wobbler Feeder sont autonettoyants-et conçus pour résister au colmatage et réduire l'éblouissement. Ils disposent également d'un système de lubrification automatique et d'une fonction d'inversion par jogging pour résoudre rapidement et facilement toute situation de blocage.
Le Wobbler Feeder peut être alimenté par un alimentateur à tablier ou directement via des camions ou des chargeurs. Aucun autre équipement n'est requis pour faciliter l'alimentation, ce qui réduit le coût de la construction civile et de l'équipement.
Installations de fabrication
Un produit mécanique de haute qualité doit disposer d’un excellent équipement d’outillage. Afin de garantir son exactitude et de répondre aux besoins des grosses commandes. Henan Excellent Machinery Co., Ltd possède 140 ensembles d'équipements professionnels, dont un centre d'usinage à portique à cinq-axes-, un centre d'usinage de perçage et de fraisage CNC, un centre d'usinage vertical, un centre d'usinage CNC vertical, un centre d'usinage à portique, une machine de découpe laser, une machine de découpe de tuyaux laser, un poste de travail pour robot de soudage, un tour allongé, un centre d'usinage horizontal CNC, etc. Traitement thermique de grande surface.

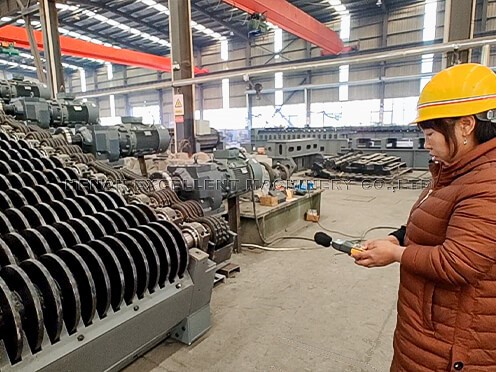

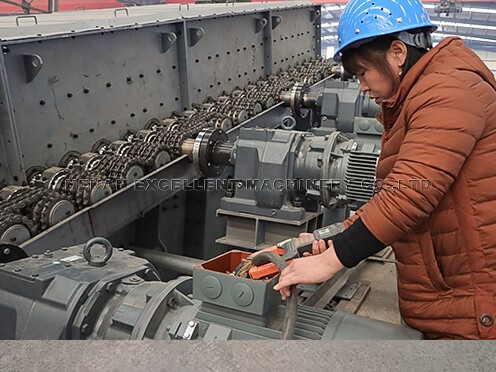

Contrôle de qualité strict
À l'heure actuelle, EXCT a entièrement passé la certification du système qualité international ISO9001-2008, le système qualité complet garantit que le développement et la conception du produit, la production, l'approvisionnement et la fourniture jusqu'au processus de vente et de service ont été contrôlés efficacement.
EXCT dispose d'une équipe d'inspection rigoureuse et compétente pour assurer le succès du contrôle qualité des produits. Le service d'inspection de la qualité dispose d'un processus de test strict qui traverse les étapes d'approvisionnement en matières premières, de production et d'installation pour garantir que chaque pièce d'équipement livrée aux clients est qualifiée.

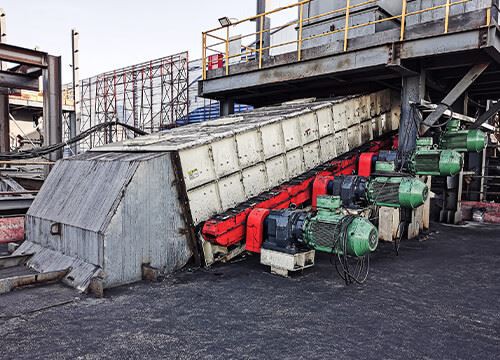

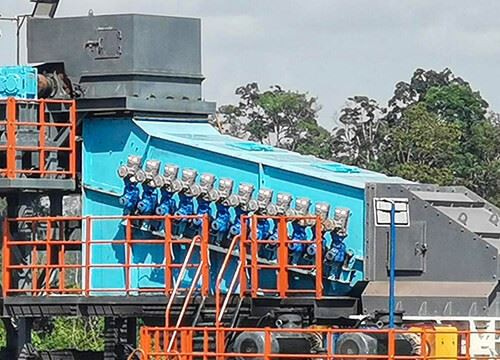

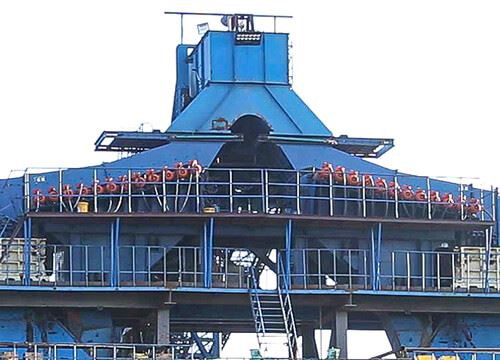

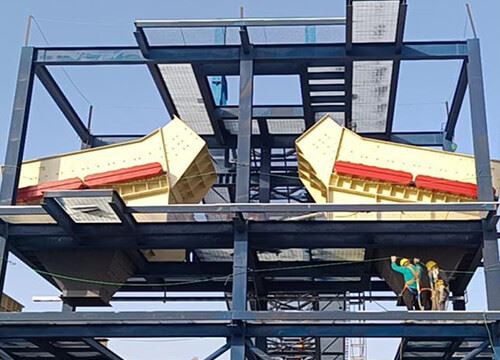

Mangeoire WobblerCas
Les Wobbler Feeder sont particulièrement adaptés aux matériaux humides et collants et au décapage des matériaux contenant des pourcentages élevés d'argile. Les Wobbler Feeder sont utilisés dans les applications d'agrégation et d'exploitation minière pour trier le matériel minier-de-avant le concasseur principal.
Soumettez vos exigences et discutez avec l’un de nos ingénieurs techniques de votre projet.
Obtenez gratuitement la solution produit et le devis les plus adaptés !!!
Spécifications techniques générales
EXCT Wobbler Feeder est personnalisé pour chaque matériau d'application afin de fournir la meilleure configuration et de répondre à toutes vos exigences. Les informations de configuration sont des valeurs typiques à titre de référence. Veuillez contacter nos ingénieurs techniques pour plus d’assistance dans la sélection des équipements.
| Modèle | Largeur d'écran (Mm) | Axe/Base contrôlé | Taille des particules classées (Mm) | Puissance d'entraînement (Kw) | Capacité de manutention (T/H) |
| GZS1208 | 1200 | 8 | 10-100 | 15 | 150-300 |
| GZS1412 | 1 400 | 12 | 10-100 | 2x 15 | 200-500 |
| GZS1618 | 1600 | 18 | 10-100 | 3x 18.5 | 400-800 |
| GZS1824 | 1 800 | 24 | 10-100 | 4×22 | 600- 1000 |
| GZS2024 | 2000 | 24 | 10-100 | 4×30 | 800-1200 |
| GZS2430 | 2400 | 30 | 10-100 | 5×37 | 1000-1800 |
Note: Le nombre de rouleaux peut être personnalisé selon les exigences du client.
Instructions de sélection
1.Quel matériau à examiner : ____________
2. Capacité de manutention : __________ (t/h)
3. Densité du matériau : ___________ (t/m3)
4.Max. taille des granules du matériau d'alimentation : ______mm
5.Quel est le pourcentage du matériau maximum dans le total des matières premières ? _________%
6.Quelle est la taille du trou de tamis du chargeur Wobbler ?__________(mm)
7.Y a-t-il des exigences concernant la disposition du Wobbler Feeder ? Est-ce horizontal ou incliné ?
8.Quel type d'équipement alimentera le matériau dans le chargeur Wobbler ?
9.Quel type d'équipement recevra le matériel du Wobbler Feeder ?
10.Le Wobbler Feeder fonctionne-t-il seul ou avec d'autres équipements pour former un système ? Si vous formez un système, veuillez fournir l'organigramme ou le schéma de configuration de l'ensemble du système pour que nos ingénieurs puissent y faire référence.
Pièces de rechange pour chargeur Wobbler
Chaîne à rouleaux duplex
Ensemble d'arbre de tamis
Palier
Service d'alimentation Wobbler
Rapport de faisabilité du projet
Conception et planification du site
Sélection et proposition de modèle
Calcul de sélection de modèle
Modélisation et dessins 3D
Conception civile
Installation et mise en service
Diagnostic à distance
Service de formation
Calendrier d'entretien
