Le tamis vibrant à mouvement circulaire fonctionne exceptionnellement bien en termes de paramètres de performance, avec une efficacité de criblage de plus de 95 %, dépassant de loin celle des équipements de criblage traditionnels.
L'équipement dispose d'une large gamme de capacités de traitement, capable de répondre aux besoins des-lignes de production à petite échelle avec plusieurs tonnes par heure et des projets-à grande échelle avec des centaines de tonnes par heure.
La précision du criblage est élevée et il peut être configuré avec 2 à 6 couches de tamis pour obtenir une classification simultanée de plusieurs tailles de particules.
L'équipement fonctionne de manière stable, avec une large plage de réglage d'amplitude et s'adapte à différentes caractéristiques des matériaux.
Les indicateurs de consommation d'énergie sont excellents, avec une économie d'énergie de 20 à 30 % par rapport à des produits similaires, réduisant considérablement les coûts d'exploitation.
Principe de fonctionnement du tamis vibrant à mouvement circulaire
Le système dynamique du tamis vibrant à mouvement circulaire a été calculé avec précision. La force centrifuge générée par le bloc excentrique de l'excitateur fait subir au corps du tamis une vibration circulaire forcée.
Cette vibration fait subir aux matériaux sur l’écran un mouvement de projectile, et la trajectoire du mouvement est parabolique. La résistance au projectile des matériaux est proportionnelle au carré de la fréquence de vibration et est proportionnelle à l'amplitude.
En contrôlant avec précision les paramètres de vibration, les matériaux peuvent atteindre l'état lâche et la vitesse de transport optimaux sur le tamis, garantissant que chaque particule a suffisamment de possibilités de passer à travers les trous du tamis, atteignant ainsi l'objectif d'un criblage efficace.
Détails du tamis vibrant à mouvement circulaire
Nous adoptons l'excitateur de vibrations excentriques de type à bride lubrifiée à la graisse de la série ZYQF-développé indépendamment par nous-mêmes. Le principal avantage réside dans la possibilité d'ajuster l'amplitude de travail en continu en ajoutant ou en réduisant de manière flexible le nombre de blocs de contrepoids. Cela signifie que vous pouvez à tout moment adapter avec précision l'intensité de criblage optimale en fonction des différentes propriétés des matériaux et des exigences de production, pour atteindre une efficacité maximale.
Nous ne faisons aucun compromis sur les composants de base. Tous les roulements sont sélectionnés parmi des roulements spéciaux mécaniques à vibrations importés de l'allemand SKF/FAG pour garantir une durée de vie extrêmement longue et une excellente fiabilité dans des conditions difficiles. Cela offre la garantie la plus solide pour le fonctionnement continu à haute intensité-de l'équipement, réduisant considérablement le risque de temps d'arrêt inattendus causés par des défaillances de roulements.
Pilote et Couplage
La conception combine un entraînement par moteur final avec une transmission à arbre universel intermédiaire. L'excitateur de vibrations fonctionne de manière synchrone via des courroies trapézoïdales et des courroies synchrones. Les composants de la transmission sont équipés de capots de protection complets, qui garantissent non seulement la sécurité de fonctionnement, mais prolongent également la durée de vie et répondent aux exigences de régulation de vitesse des différentes conditions de travail.
Plaque latérale
Il est constitué d'une plaque de conteneur Q245R à faible-alliage à haute résistance-, qui est découpée avec précision au laser et formée en une seule étape. La précision de fabrication atteint ±0,03 mm. La plaque latérale est reliée par des rivets à haute résistance-pour renforcer les composants, évitant complètement la déformation causée par les contraintes de soudage, garantissant ainsi la stabilité et la fiabilité de l'équipement pendant-un fonctionnement à long terme.

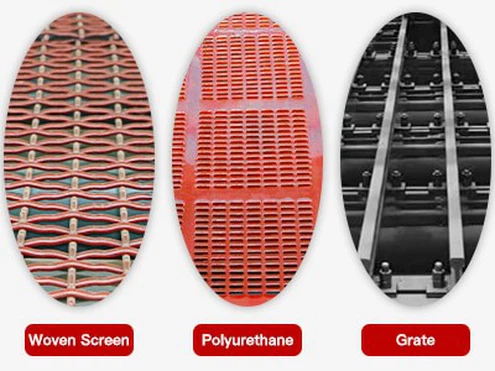

Plaque d'écran
Selon les différentes exigences de criblage, le tamis vibrant peut choisir un tamis tissé, une plaque de tamis en polyuréthane, une plaque de tamis à grille, etc. Les plaques de tamis sont non seulement à haute efficacité de criblage, ont une longue durée de vie, mais sont également faciles à assembler et à démonter, ce qui réduit considérablement le temps de remplacement.
Cadre d'écran
Le cadre de l'écran est réalisé en rivetant des sections et des plaques d'acier de haute qualité-. Les pièces de connexion clés sont sécurisées avec des boulons à haute résistance-. L'erreur de planéité du support de surface de l'écran est inférieure ou égale à 1 mm/m². L'ensemble de la structure subit un traitement de grenaillage pour atteindre un niveau de propreté de Sa2,5, puis est recouvert d'une couche protectrice résistante à l'usure.-. Cela garantit une solution structurelle au problème du desserrage des boulons.
Faisceau
La traverse est constituée d'un tube en acier allié sans soudure de haute-qualité, et la bride est entièrement soudée et-soulagée des contraintes. Des plaques d'acier résistantes à l'usure NM500-sont ajoutées aux zones de contrainte clés. L'ensemble de la structure subit un recuit et un usinage de précision pour garantir une haute précision et une haute résistance, améliorant considérablement la résistance à l'usure et la durée de vie.
Printemps
Le ressort spiral est fabriqué en matériau 60Si2Mn et subit un processus spécial de phosphatation et de revêtement en poudre, ce qui lui confère d'excellentes performances d'amortissement des vibrations et une excellente stabilité. Le ressort a une durée de vie de plus de 10 000 heures et est équipé d'une oreille de levage dédiée en haut pour un remplacement et un entretien faciles et rapides.
Caractéristiques du tamis vibrant à mouvement circulaire
01/ Faible bruit
Le tamis vibrant à mouvement circulaire a optimisé la structure vibratoire lors de sa conception, réduisant ainsi les collisions et les frottements entre les composants. Parallèlement, il peut être équipé de dispositifs de réduction du bruit. Pendant le fonctionnement, son bruit est bien inférieur à celui des équipements de criblage traditionnels, améliorant efficacement l'environnement de production dans l'atelier, protégeant la santé auditive des opérateurs et répondant aux exigences de production respectueuse de l'environnement.
02/ Réduire la pollution par la poussière
Pour les matériaux susceptibles de générer de la poussière (tels que les scories séchées et le charbon), le tamis vibrant à mouvement circulaire peut être combiné de manière flexible avec un équipement de dépoussiérage. Pendant le processus de criblage, la poussière peut être collectée à temps, réduisant ainsi la dispersion de la poussière et la pollution de l'air ambiant. Cela aide les entreprises à respecter les normes d’émissions de protection de l’environnement et à éviter les pénalités environnementales.
03/ Haut degré de personnalisation
Selon les besoins de production spécifiques de l'entreprise, des surfaces de tamis de différentes tailles, différents matériaux de tamis (tels que des filets de tamis en acier résistant à l'usure, des filets de tamis en polyuréthane) et des paramètres de vibration adaptés à des matériaux spéciaux peuvent être personnalisés. Cela fournit des solutions de contrôle personnalisées pour l'entreprise, correspondant aux scénarios de production réels.
04/ Démarrage fluide
L'équipement est équipé d'un-dispositif de démarrage progressif. Au démarrage, le courant augmente régulièrement sans générer de courant soudain important. Cela minimise l'impact sur le réseau électrique de l'usine et évite d'affecter le fonctionnement normal des autres équipements de production en raison du démarrage de ces équipements, garantissant ainsi la stabilité de l'alimentation électrique de l'ensemble de la ligne de production.
05/ Moins de perte matérielle
L'effet de filtrage précis peut réduire la situation dans laquelle des matériaux qualifiés sont déchargés avec des impuretés. Dans le même temps, la vitesse de déplacement uniforme des matériaux évite les pertes de matériaux causées par les collisions et les frottements pendant le transport, améliorant ainsi efficacement le taux d'utilisation des matières premières et réduisant indirectement le coût d'approvisionnement en matières premières de l'entreprise.
06/ Petite superficie
La structure globale du tamis vibrant à mouvement circulaire est compacte et bien-conçue. Tout en assurant une capacité de traitement élevée, sa surface au sol est bien inférieure à celle des autres équipements de criblage ayant la même capacité de production. Il est particulièrement adapté aux entreprises disposant d'un espace d'atelier limité, ce qui permet d'optimiser l'agencement de l'atelier et d'augmenter le taux d'utilisation de l'espace.
Soumettez vos exigences et discutez avec l’un de nos ingénieurs techniques de votre projet.
Contactez-nous pour le meilleur prix
Performances du tamis vibrant à mouvement circulaire
L'écart de fréquence du tamis vibrant ne dépasse pas la valeur spécifiée de 2,5 %.
La différence d'amplitude du point de symétrie du boîtier d'écran des deux côtés ne dépasse pas 0,5 mm, l'oscillation transversale ne dépasse pas 1 mm.
L'erreur relative de l'angle de direction de vibration de deux points symétriques ne doit pas dépasser 1 degré.
L'erreur de hauteur de compression statique du ressort de deux points symétriques après l'assemblage ne dépasse pas 3 mm.
L'augmentation de la température des roulements ne doit pas dépasser 40 degrés, la température la plus élevée ne doit pas dépasser 75 degrés.
Dans un rayon d'un mètre autour de l'équipement, le bruit à vide-ne doit pas dépasser 75 dB(A).

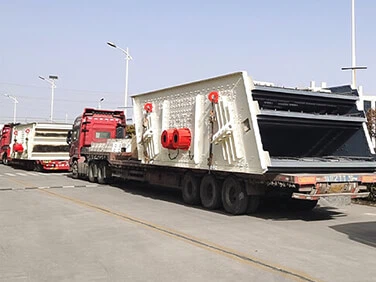

Paquet et livraison de tamis vibrant à mouvement circulaire
Nous nous concentrons sur la production et l'innovation d'équipements d'alimentation, de concassage, de criblage et de transport pour les mines à ciel ouvert, et nous servons le marché étranger avec des produits de qualité fiables et un système de service parfait. Jusqu'à présent, nos produits ont été exportés vers plus de 50 pays et régions, dont la Russie, l'Australie, l'Indonésie, le Vietnam, la Colombie, la Thaïlande, la Turquie, le Pakistan, la Guinée, l'Égypte, le Chili, les États-Unis, le Brésil, la Malaisie, l'Inde, l'Afrique du Sud, l'Espagne, la Bulgarie, la France, etc.
Cas de tamis vibrant à mouvement circulaire
Le tamis vibrant à mouvement circulaire pour agrégats est largement utilisé dans la séparation de la pierre de quartz, des galets de rivière, de la calcite, de la dolomite, du granit, du basalte, du calcaire, de la diabase, de l'or, de l'étain, du titane, de l'hématite, du minerai de fer, du charbon et d'autres minéraux, etc.

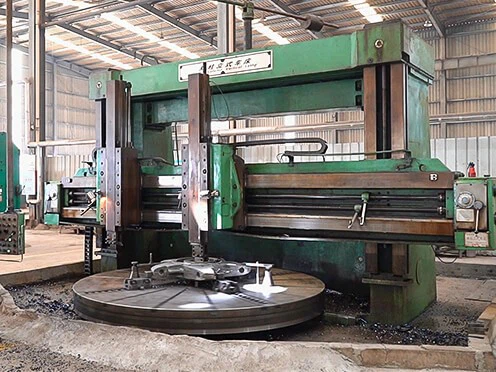

Installations de fabrication
Un produit mécanique de haute qualité doit disposer d’un excellent équipement d’outillage. Afin de garantir son exactitude et de répondre aux besoins des grosses commandes. Henan Excellent Machinery Co., Ltd possède 140 ensembles d'équipements professionnels, dont un centre d'usinage à portique à cinq-axes-, un centre d'usinage de perçage et de fraisage CNC, un centre d'usinage vertical, un centre d'usinage CNC vertical, un centre d'usinage à portique, une machine de découpe laser, une machine de découpe de tuyaux laser, un poste de travail pour robot de soudage, un tour allongé, un centre d'usinage horizontal CNC, etc. Traitement thermique de grande surface.

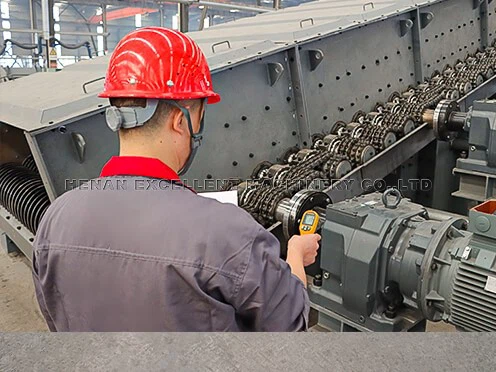

Contrôle de qualité strict
À l'heure actuelle, EXCT a entièrement passé la certification du système qualité international ISO9001-2008, le système qualité complet garantit que le développement et la conception du produit, la production, l'approvisionnement et la fourniture jusqu'au processus de vente et de service ont été contrôlés efficacement.
EXCT dispose d'une équipe d'inspection rigoureuse et compétente pour assurer le succès du contrôle qualité des produits. Le service d'inspection de la qualité dispose d'un processus de test strict qui traverse les étapes d'approvisionnement en matières premières, de production et d'installation pour garantir que chaque pièce d'équipement livrée aux clients est qualifiée.
Soumettez vos exigences et discutez avec l’un de nos ingénieurs techniques de votre projet.
Obtenez gratuitement la solution produit et le devis les plus adaptés !!!
Spécifications techniques générales
Les tamis vibrants à mouvement circulaire EXCT sont personnalisés pour chaque matériau d'application afin de fournir la meilleure configuration et de répondre à toutes vos exigences. Pour plus de configurations, veuillez contacter nos ingénieurs techniques.
|
Modèle |
Calques |
Zone |
Angle |
Taille du maillage (mm) |
Taille maximale du flux (mm) |
Capacité |
Fréquence (tr/min) |
Pouvoir |
Dimension globale (mm) |
|
YA1236 |
1 |
4.3 |
20 |
6-50 |
Inférieur ou égal à 200 |
75-245 |
845 |
11 |
3757*2364*2456 |
|
2YA1236 |
2 |
4.3 |
20 |
6-50 |
Inférieur ou égal à 200 |
75-245 |
845 |
11 |
3757*2364*2456 |
|
YA1530 |
1 |
4.5 |
20 |
6-50 |
Inférieur ou égal à 200 |
80-255 |
845 |
11 |
3184*2670*2280 |
|
YA1536 |
1 |
5.4 |
20 |
6-50 |
Inférieur ou égal à 200 |
95-310 |
845 |
11 |
3757*2670*2419 |
|
2YA1536 |
2 |
5.4 |
20 |
6-50 |
Inférieur ou égal à 200 |
95-310 |
845 |
15 |
3757*2715*2419 |
|
YAH1536 |
1 |
5.4 |
20 |
6-50 |
Inférieur ou égal à 400 |
240-660 |
755 |
11 |
3757*2670*2437 |
|
2YAH1536 |
2 |
5.4 |
20 |
6-150 |
Inférieur ou égal à 400 |
240-660 |
755 |
15 |
3757*2715*2437 |
|
YA1542 |
1 |
6.3 |
20 |
6-50 |
Inférieur ou égal à 200 |
110-360 |
845 |
11 |
4331*2670*2655 |
|
2YA1542 |
2 |
6.3 |
20 |
6-50 |
Inférieur ou égal à 200 |
110-360 |
845 |
15 |
4331*2715*2675 |
|
YA1548 |
1 |
7.2 |
20 |
6-50 |
Inférieur ou égal à 200 |
125-410 |
845 |
15 |
4904*2715*2854 |
|
2YA1548 |
2 |
7.2 |
20 |
6-50 |
Inférieur ou égal à 200 |
125-410 |
845 |
15 |
4904*2715*2861 |
|
YAH1548 |
1 |
7.2 |
20 |
6-150 |
Inférieur ou égal à 400 |
320-780 |
755 |
15 |
4904*2715*2943 |
|
2YAH1548 |
2 |
7.2 |
20 |
30-150 |
Inférieur ou égal à 400 |
320-780 |
755 |
15 |
4904*2715*2943 |
|
YA1836 |
1 |
6.5 |
20 |
6-50 |
Inférieur ou égal à 200 |
115-370 |
845 |
11 |
3757*2975*2419 |
|
2YA1836 |
2 |
6.5 |
20 |
6-50 |
Inférieur ou égal à 200 |
115-370 |
845 |
15 |
3757*2975*2419 |
|
YAH1836 |
1 |
6.5 |
20 |
6-50 |
Inférieur ou égal à 400 |
290-800 |
755 |
11 |
3757*2975*2437 |
|
2YAH1836 |
2 |
6.5 |
20 |
30-150 |
Inférieur ou égal à 400 |
290-800 |
755 |
15 |
3757*3020*2437 |
|
YA1842 |
1 |
7.6 |
20 |
6-50 |
Inférieur ou égal à 200 |
135-430 |
845 |
15 |
4331*3020*2675 |
|
2YA1842 |
2 |
7.6 |
20 |
6-50 |
Inférieur ou égal à 200 |
135-430 |
845 |
15 |
4331*3020*2675 |
|
YAH1842 |
1 |
7.6 |
20 |
6-50 |
Inférieur ou égal à 400 |
340-900 |
755 |
15 |
4331*3020*2700 |
|
2YAH1842 |
2 |
7.6 |
20 |
6-150 |
Inférieur ou égal à 400 |
340-900 |
755 |
15 |
4331*3020*2700 |
|
YA1848 |
1 |
8.6 |
20 |
6-50 |
Inférieur ou égal à 200 |
150-490 |
845 |
15 |
4904*3020*2861 |
|
2YA1848 |
2 |
8.6 |
20 |
6-50 |
Inférieur ou égal à 200 |
150-490 |
845 |
15 |
4904*3020*2861 |
|
YAH1848 |
1 |
8.6 |
20 |
30-150 |
Inférieur ou égal à 200 |
385-1000 |
755 |
15 |
4904*3020*2943 |
|
2YAH1848 |
2 |
8.6 |
20 |
6-150 |
Inférieur ou égal à 400 |
385-1000 |
755 |
15 |
4904*3020*2943 |
|
YA2148 |
1 |
10 |
20 |
6-50 |
Inférieur ou égal à 200 |
175-570 |
748 |
18.5 |
4945*3423*3515 |
|
2YA2148 |
2 |
10 |
20 |
6-50 |
Inférieur ou égal à 200 |
175-570 |
748 |
22 |
4945*3463*3515 |
|
YAH2148 |
1 |
10 |
20 |
30-150 |
Inférieur ou égal à 400 |
445-1200 |
708 |
18.5 |
4945*3423*3501 |
|
2YAH2148 |
2 |
10 |
20 |
6-150 |
Inférieur ou égal à 400 |
445-1200 |
708 |
22 |
6092*3463*3501 |
|
YA2160 |
1 |
12.6 |
20 |
6-50 |
Inférieur ou égal à 200 |
220-715 |
748 |
18.5 |
6092*3423*3674 |
|
2YA2160 |
2 |
12.6 |
20 |
6-50 |
Inférieur ou égal à 200 |
220-715 |
748 |
22 |
6092*3463*3674 |
|
YAH2160 |
1 |
12.6 |
20 |
30-150 |
Inférieur ou égal à 400 |
565-1400 |
708 |
30 |
6116*3619*3849 |
|
2YAH2160 |
2 |
12.6 |
20 |
6-150 |
Inférieur ou égal à 400 |
565-1400 |
708 |
30 |
6116*3619*3849 |
|
YA2448 |
1 |
11.5 |
20 |
6-50 |
Inférieur ou égal à 200 |
200-650 |
748 |
18.5 |
4945*3728*3473 |
|
YAH2448 |
1 |
11.5 |
20 |
30-150 |
Inférieur ou égal à 400 |
515-1300 |
708 |
30 |
4970*3925*3638 |
|
2YAH2448 |
2 |
11.5 |
20 |
30-150 |
Inférieur ou égal à 400 |
515-1300 |
708 |
30 |
4970*3925*3638 |
|
YA2460 |
1 |
14.4 |
20 |
6-50 |
Inférieur ou égal à 200 |
250-810 |
748 |
30 |
6091*3925*3850 |
|
2YA2460 |
2 |
14.4 |
20 |
6-50 |
Inférieur ou égal à 200 |
250-810 |
748 |
30 |
6091*3925*3850 |
|
YAH2460 |
1 |
14.4 |
20 |
30-150 |
Inférieur ou égal à 400 |
645-1500 |
708 |
30 |
6091*3925*3846 |
|
2YAH2460 |
2 |
14.4 |
20 |
30-150 |
Inférieur ou égal à 400 |
645-1500 |
708 |
30 |
6091*3925*3846 |
Instructions de sélection
1.Matériel à examiner : ______(Nous apprécierions si vous pouviez nous fournir la photo sur -site du matériel)
2. Capacité de manutention :______t/h
3. Densité en vrac : ______t/m3
4.Max. taille des granules du matériau d'alimentation : ______mm
5. Numéro de couche : ______
6. Taille des mailles de chaque couche : ______mm
7.Pourcentage de distribution de particules :______
veuillez vérifier l'exemple suivant pour vous aider à le comprendre :
Si le numéro de couche est deux, le maillage de chaque couche est de 8 mm et 3 mm, alors vous obtiendrez 3 types de produits : X, Y et Z. X Supérieur ou égal à 8 mm ; 3 mm Inférieur ou égal à Y < 8 mm ; Z<3mm.
Nous souhaitons confirmer les informations suivantes :
a.Le pourcentage de X dans l'ensemble du matériau :______ % ;
b.Le pourcentage de Y dans l'ensemble du matériau :______ % ;
c.Le pourcentage de Z dans l'ensemble du matériau :______ % ;
8.Quel équipement est utilisé pour introduire le matériau dans le tamis vibrant à mouvement circulaire :______
9. Quel équipement est utilisé pour décharger le matériau du tamis vibrant à mouvement circulaire : ______
10. Alimentation de travail : ______V ______HZ
11.Le tamis vibrant à mouvement circulaire fonctionne-t-il seul ou avec d'autres équipements pour former un système ? Si vous formez un système, avez-vous une conception préliminaire ou un-esquisse dessinée à la main ? Si c'est le cas, veuillez l'envoyer à notre ingénieur pour référence.
12.Quantité requise :______
Service de tamis vibrant à mouvement circulaire
Rapport de faisabilité du projet
Conception et planification du site
Sélection et proposition de modèle
Calcul de sélection de modèle
Modélisation et dessins 3D
Conception civile
Installation et mise en service
Diagnostic à distance
Service de formation
Calendrier d'entretien
